现代化水产养殖水质环境智能监控系统

发布时间:2018-2-11 15:33    发布者:liao775a
关键词: 游离氯传感器 , 水质传感器
我国农业水产科研技术的不断深入以及环境保护意识的不断提高对水质各参数的连续实时监测提出了更高的要求,但目前我国农业生产仍大都停留在传统的依靠人工经验判断的水平上,很少有实现自动化控制。水产养殖环境智能系统,是水产养殖业向现代化、企业化、规模化方向发展过程中产生的一种新的养殖方式,实现高密度、高产量和高效率的渔业生产。智能化水产养殖水质监控系统是面向水产养殖集约、高产、高效、生态、安全的发展需求,基于智能传感、无线传感网、通信、智能处理与智能控制等物联网技术,集水质环境参数在线采集、智能组网、无线传输、智能处理、预警信息发布、决策支持、远程与自动控制等功能于一体的水产养殖物联网系统。
水产养殖环境智能系统是面向水产养殖集约、高产、高效、生态、安全的发展需求,基于智能传感、无线传感网、通信、智能处理与智能控制等物联网技术开发的,集水质环境参数在线采集、智能组网、无线传输、智能处理、预警信息发布、决策支持、远程与自动控制等功能于一体的水产养殖物联网系统。养殖户可以通过手机、掌上电脑、计算机等信息终端,实时掌握养殖水质环境信息,及时获取异常报警信息及水质预警信息,并可以根据水质监测结果,实时自动地调整控制设备,实现水产养殖的科学养殖与管理,最终实现节能降耗、绿色环保、增产增收的目标。
养殖技术人员在监控中心通过监控系统可以实时掌握养殖水质环境信息,及时获取异常报警信息及水质预警信息,并可以根据水质监测结果,实时调整控制设备,实现水产养殖的科学养殖与管理,最终实现节能降耗、绿色环保、增产增收的目标,此外,用户还可以通过网络实时掌握分布在不同地点的养殖场的水质信息与员工工作情况。
水质监测站可以选装溶解氧传感器、pH传感器、水位传感器、盐度传感器、浊度传感器等,配合智能数据采集器,主要实现对养殖场水质环境参数的在线采集、处理与传输。增氧控制站包括无线控制终端、配电箱、空气压缩机与曝气增氧管道(或增氧机),无线控制终端汇聚水质监测站采集的信息,根据不同养殖品种对溶解氧的需求,通过算法模型控制增氧设备动作。现场及远程监控中心包括WSN无线接入点和现场监控计算机,无线控制终端汇聚的数据通过无线接入点汇总到现场监控计算机,用户可在本地查询水质参数数据,同时监控计算机对数据进行分析处理,做出控制决策,通过无线接入点向配电箱发送控制指令。
远程监控中心通过GPRS远程接入点接收无线控制终端汇聚的数据信息,用户可以通过手机、掌上电脑、计算机等信息终端远程查询水质信息,同时也可通过对数据进行分析处理,做出控制决策,远程控制增氧设备。该水产养殖水质在线监测系统包含高精度传感器探头(即传感器),数据采集分析终端,无线通讯终端,智能氧气传输控制柜,智能移动显示终端,互联网云服务器,在线式移动端显控软件等全套软硬件设施,为水产养殖的信息化、智能化的实现提供了强大的科技后盾。该系统可以让相关领域管理人员在线查看各个监测站点的探头的采样数据。同时提供短信提示功能,方便管理者及时了解水质的各参数值,让管理者能第一时间获得水质问题警报的消息。从而及时采取措施,避免损失。
系统运行的时候,RIU采集到的溶氧、温度等数据,通过DTU实时传输到WEB服务器上,WEB服务器实时存储这些数据,并通过网页的形式给用户提供随时查询的功能。同时,系统会根据用户设定的报警或提示条件,将溶氧、温度信息实时通过短信发送到用户指定的手机上,从而让用户做到随时随地了解水质状况。
最后工采网小编给大家普及两款目前最火、最受欢迎的水质传感器,而且都是从美国进口过来的优质产品,要知道美国在出口产品质量方面的检测要求之严格可是全球都出名的,深受世界各国的信赖。

美国sensorex水质传感器(通用pH电极) - S200C:
该系列电极主要采用经济型设计适用于多种用途的解决方案例如在线式安装或旁路式安装,拥有坚固的球面或平面PH玻璃设计,另外壳体材料均采用坚固耐用环氧树脂或Ryton材料。该通用电极是一种经济型多用途的PH电极,能够适应在线式或浸没式安装,有多种型号可供选择(单液接界或双液接界、玻璃球测量表面或平表面测量标量等)。
通用pH电极规格 :
1、测量范围:0-14 pH(+/-2000 mV 用于ORP 模块)
2、壳体材料:PVC,Ryton, CPVC, Polypropylene, Epoxy
3、最大使用温度:65 -100 度,根据型号 (PVC 材料仅用于65度)
4、最大压力:100 psig
5、接口:BNC (其他接口根据要求另加,有多种接口可选)
6、信号线长度:30英寸或根据要求定做 (Cap-cable S653 required for S222 Series)
7、过程连接:MNPT 接口用于淹没式或在线式安装

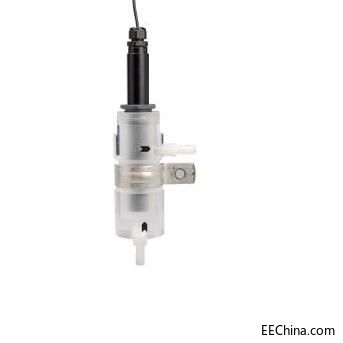

美国sensorex游离氯传感器 - FCL502, FCL505和 FCL510:
FCL系列游离氯传感器采用先进的安培测量技术。设计用于水处理消毒应用,例如水池等。这些传感器有三个范围可供选择,以测量游离氯的浓度。FCL502,FCL505和FCL510的检测范围分别是0-2ppm,0-5ppm和0-10ppm。
游离氯传感器输出一个4-20mA的信号,按量程0-2, 0-5或 0-10ppm进行调整。很容易替换薄膜盖和充填液,从而最大限度地增加传感器寿命。
游离氯传感器FCL502,FCL505和FCL510技术参数:
1、测量范围:0-2, 0-5或 0-10 ppm游离氯
2、pH范围: 5.5 - 8.5
3、基体材料: PVC
4、膜帽材料: PVC外壳, 专利薄膜
5、温度范围: 0 – 45℃
6、最大压力: 14.7psig (1 Bar)
7、温度补偿: 集成的
8、电缆长度: 10英尺 2导线, 镀锡引线
9、过程连接: 流动池 1/4英寸 FNPT螺纹
10、输出: 4-20mA
11、流量范围: 最小 0.2 gpm (45 l/hr), 最大0.6 gpm (135l/hr)
12、供给电压: 12-24VDC , 250mA 最小
13、交叉灵敏度: 二氧化氯, 臭氧, 溴, 碘
14、这个产品系列包括:FCL502,FCL505, FCL510, FCLA-5015 thru FCLA-5018 FC72, FM001’
