10G光模块知识:全面介绍10G光模块类型、参数

发布时间:2018-1-29 15:07    发布者:chaser12
关键词: 10G光模块 , 10G光模块类型

在互联数据和光网络高速发展的时代,100G光模块、200G光模块甚至400G光模块都在不断涌现。但是,高速有着高速的好处,低速也有着低速的优点。在高速光模块主流的年代,10G光模块以其特有的优点和相对较低的成本支持者厂商、用户的运作。
10g- SFP 光模块.jpg
10G光模块介绍
10G光模块,顾名思义,就是每秒传输数据为10G的光模块,那么,它有着哪些封装类型呢?
据查询:10G光模块的封装有300pin,XENPAK,X2,XFP,SFP+,等封装方式。每种封装方式是什么意思?下面,易飞扬通信带领大家全面了解10G光模块。
300pin
300pin最先被应用于SDH10G以太网的光纤传输网络的模块,应用极少。

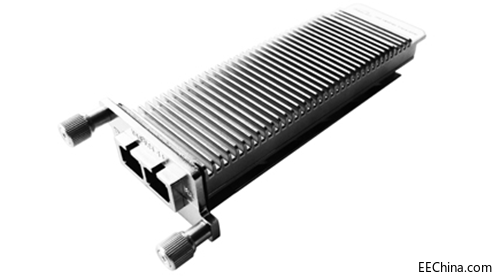

XENPAK
XENPAK封装是光模块产品演进中的重要一步。支持所有IEEE802.3ae定义的光接口。技术成熟度较高,应用比较广泛。体积大,功耗大。
Xenpak 体系结构为媒体访问控制器提供一个XAUI接口。串行器/解串器将10 Gbps 的有效负载和前向纠错系统开销分配给接口的4个通道,将每一条线路的信号传输速率降低到3.125 GbpsXenpak与不可热插拔的模块相比很有吸引力,但却不能满足某些重要市场的需求。属于比较落后的产品。

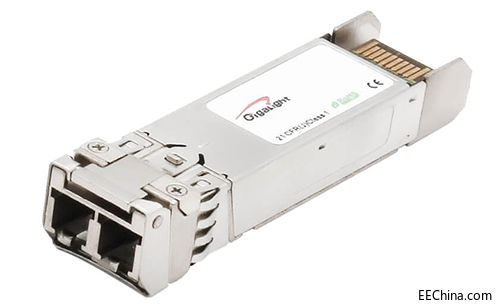

SFP+光模块
10G模块经历了从300PinXENPAKX2XFP的发展,最终实现了用和SFP一样的尺寸传输10G的信号,这就是SFP+
那么,SFP+光模块和XFP光模块的区别是什么呢?

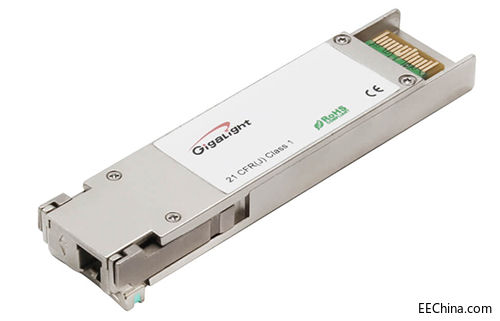

XFPSFP+ 的区别:
1SFP+XFP 都是10G 的光纤模块,且与其它类型的10G模块可以互通;
2SFP+XFP 外观尺寸更小;
3、因为体积更小SFP+将信号调制功能,串行/解串器、MAC、时钟和数据恢复(CDR),以及电子色散补偿(EDC)功能从模块移到主板卡上;
4XFP 遵从的协议:XFP MSA协议;
5SFP+遵从的协议:IEEE802.3aeSFF-8431SFF-8432
6SFP+是更主流的设计。
7SFP+ 协议规范:IEEE802.3aeSFF-8431SFF-8432
更多10G光模块资讯,请访问易飞扬通信(gb.gigalight.com)
