网卡类WiFi模块系列五:SDIO接口单频单通道WiFi模块

发布时间:2018-1-19 18:33    发布者:QQ42142951
关键词: RTL8189 , AR6302 , 88W8801 , 88W8782 , BCM43362
    前面有分四个系列简述USB接口系列,接下来要探讨WiFi通信接口是SDIO的系列模块。
    这个系列模块属于入门级,选择的范围很广泛,主要共性如下:
    通信接口:SDIO;
    符合标准:IEEE802.11b/g/n;
    频率范围:2.400GHz~2.4835GHz;
    最大传输速率:150Mbps 1T1R;

    选择的芯片主要是RTL8189系列、AR6302、88W8801、88W8782、BCM43362,还有国内品牌的SV6030P、SV6051P、ESP8089;供电电压有3V3;天线处理方式是通过模块上RF脚外延;以经典型的封装LGA-44、尺寸12*12mm/LGA-13、尺寸14*12.5mm为主,这种封装下不同品牌方案硬件安全兼容;对于一些尺寸完全一样或者接近的模块,硬件上都存在兼容性,跟主板连接的方式SMD贴片方式;
    相同封装都可以硬件替代,所以选择起来可以得心应手!

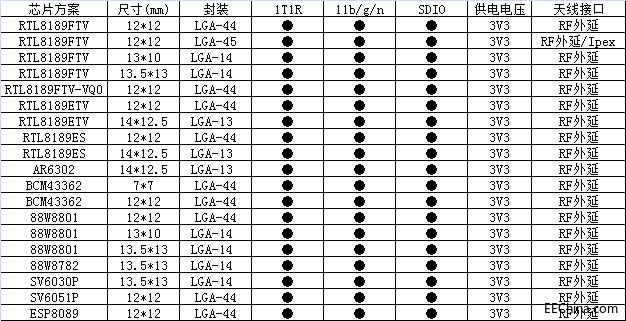

    以下是比较详细的目录,一目了然。
                  SDIO 1T1R BGN.png
    下期要分享网卡类WiFi模块系列六:SDIO接口单通道多功能高性能WiFi模块
