24V 2A无频闪线性调光 内置MOS降压恒流 LED台灯驱动IC(FP7102)

发布时间:2017-12-28 13:55    发布者:amyqing
关键词: LED芯片 , LED升压恒流驱动电源 , LED恒流驱动IC , LED照明 , LED灯具
24V 2A无频闪线性调光 内置MOS降压恒流 LED台灯驱动IC(FP7102)

【芯片信息】FP7102,降压恒流,内置MOS

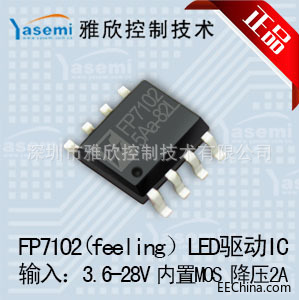

【芯片外观】

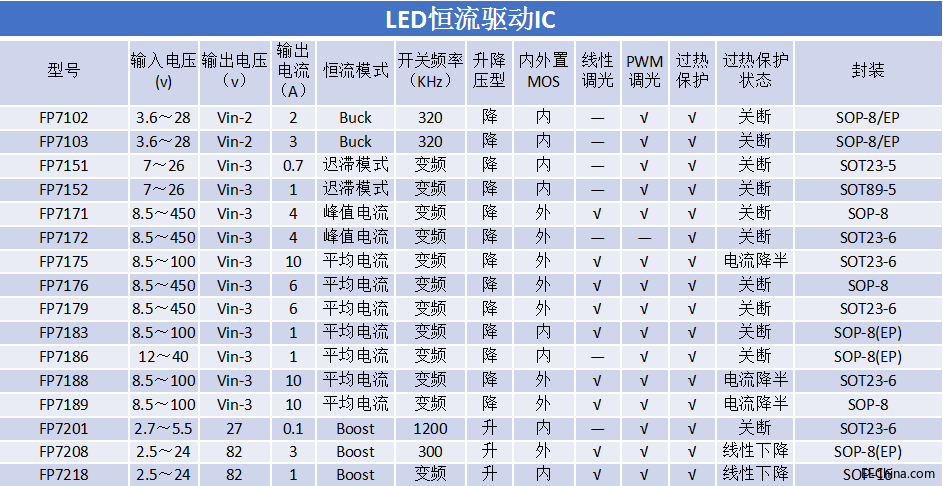

【芯片参数】

【芯片描述】
FP7102是一款LED恒流控制芯片,工作电压范围从3.6V28V,占空比从0-100%,目前主要应用于安防大功率红外LED驱动(多灯,阵列式二代,三代),转换效率高达90%LED电流精度控制在±2%
可以驱动1W5WLED阵列,目前广泛应用于MR16, GU10 LED 3X1W,1x3W,1X5W. 多组红外LED串并联恒流驱动, 其他大功率LED恒流驱动.
具有多重LED 保护功能包括LED 内置过电流, 过温度保护功能,软启动功能(SS).在系统故障出现的时候, 电源系统进入保护状态,直到故障解除,系统又 重新进入正常工作模式。
采用SOP-8L封装,底部带有散热片。
【芯片特点】
■工作范围3.6V28V直流电压输入
■占空比从0-100%
■输出电流2A,±2%的输出电流精度
90%以上的效率
LED过流保护
LED过温保护
DIM/EN引脚进行模拟调光和PWM调光
■输出可调的恒流控制方法
【应用范围】
LED台灯、LED头灯、LED手电筒、LED舞台灯、LED小夜灯、LED射灯、LED地摊灯等。

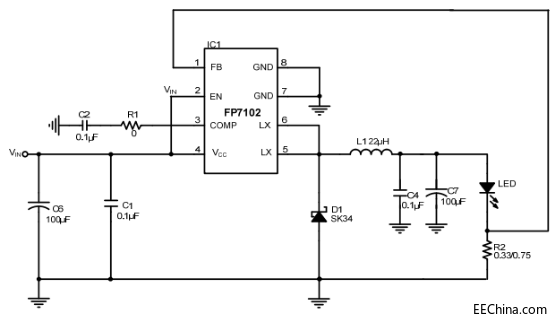

【典型应用】
