温度监测报警器电路

发布时间：2011-2-4 12:40 发布者：电路图

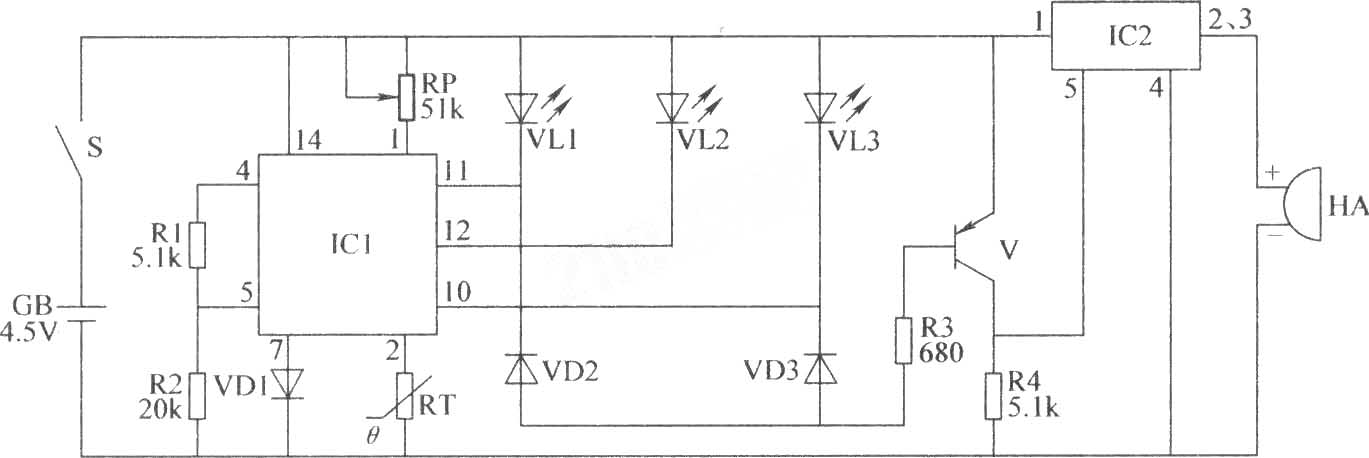

本例介绍的温度监测报警器，具有“高”、“中”、“低”3档温度指示，能在温度偏高或偏低时发出报警信号，可用于大棚、温室等需要温度监控的场合。该温度监测报警器电路由温度检N／指示电路和声音报警电路组成，如图所示。

　　元器件选择 R1～R4选用1／4W金属膜电阻器或碳膜电阻器。 RP选用合成膜电阻器或可变电阻器。 RT选用负温度系数热敏电阻器。 VD1～VD3均选用IN4148型硅开关二极管。 VL1～VL3均选用φ3mm的发光二极管。 V选用S8550或3CG8550型硅PNP晶体管。 IC1选用ZH-3型测光专用集成电路；IC2选用TWH8778型电子开关集成电路。 HA选用内置报警音源的直流电磁蜂鸣器。
