勇敢的芯伴你玩转Altera FPGA连载22：超声波接口、外扩LCD接口电路
发布时间：2017-11-10 19:39
发布者：rousong1989
|
勇敢的芯伴你玩转Altera FPGA连载22：超声波接口、外扩LCD接口电路 特权同学，版权所有 配套例程和更多资料下载链接： http://pan.baidu.com/s/1i5LMUUD
FPGA与LCD、超声波模块连接扩展如图2.25所示。超声波模块只有2个信号，即驱动脉冲信号TRIG和回响脉冲信号ECHO。LCD接口则由数据信号LCD_RGB[15:0]、场同步信号LCD_VSY、行同步信号LCD_HSY、时钟同步信号LCD_CLK组成。

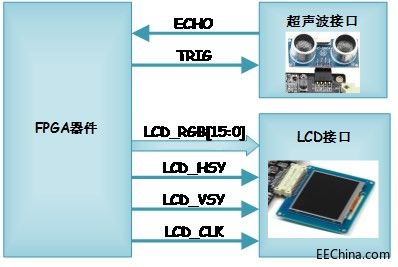

图2.25 FPGA与LCD、超声波模块连接扩展示意图 如表2.8所示，这是FPGA与LCD、超声波模块的引脚信号定义。 表2.8 FPGA与LCD、超声波模块的引脚信号定义
|
