QSFP光模块有哪些速率？介绍几种常见的QSFP光模块、有源光缆
发布时间：2017-11-7 16:41
发布者：chaser12
|
光模块的定义： 光模块由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。发射部分是： 输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器 (LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。接收部分是：一定码率的光信号输入模块后由光探测二极管转换为电信号。
光模块的分类： 按照速率分：以太网应用的 100Base(百兆) 、1000Base(千兆) 、10GE ; SDH 应用的155M、622M、2.5G、10G。 按照封装分：1×9、SFF、SFP、GBIC、XENPAK、XFP以及SFP+、QSFP、QSFP+。 所以，今天，和大家介绍的就是QSFP光模块。 QSFP光模块有哪些速率？几种常见的QSFP光模块光模块、光缆又有哪几种？ 通过易飞扬官网了解到，QSFP光模块有：200GQSFP-DD 2x100G-SR4 100m光模块；QSFP光缆有：200G-SR4 QSFP DD AOC有源光缆、40G QSFP to 8x LC PSM AOC、56G 150m QSFP AOC有源光缆。下面继续为大家一一详解。 200G QSFP-DD 2x100G-SR4 100m光模块

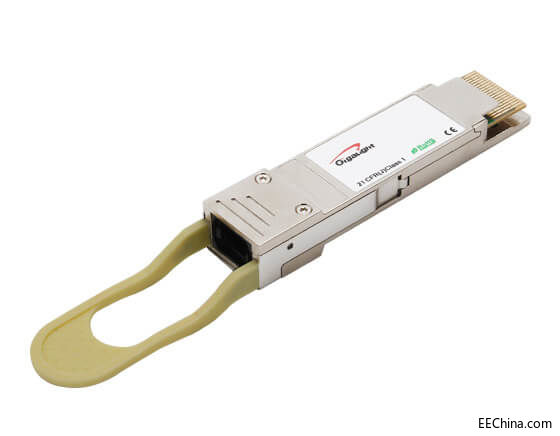

200GQSFP-DD光模块是一个高性能光模块，用于短距离多车道数据通信和互连应用。它以8x25.78125Gbps的带宽集成了每个方向的8个数据通道。每个通道可以使用OM3纤维或100m使用OM4纤维，以25.78125Gbps的速度运行到70m。这些模块被设计成使用一个标称波长为850nm的多模光纤系统。电气接口使用76个接触边缘类型的连接器。光学接口使用一个24纤维MTP(MPO)连接器。该模块集成了Gigalight技术验证的电路和VCSEL技术，以提供可靠的长寿命、高性能和一致的服务。 200G-SR4 QSFP DD AOC有源光缆
gqd-mdo201-xxxc是一个八通道、可插拔、并行、光纤QSFP双密度，用于2x100gigabit Ethernet应用程序。这个光模块是一个高性能模块，用于短距离多车道数据通信和互连应用。它以8x25.78125Gbps的带宽集成了每个方向的8个数据通道。每个通道可以使用OM3纤维传输70m或使用OM4纤维传输100m。这些模块被设计成使用一个标称波长为850nm的多模光纤系统。电气接口使用76个接触边缘类型的连接器。光学接口使用一个24纤维MTP(MPO)连接器。该模块集成了易飞扬技术验证的电路和VCSEL技术，以提供可靠的长寿命、高性能和一致的服务。 40G QSFP 8x LC PSM AOC有源光缆

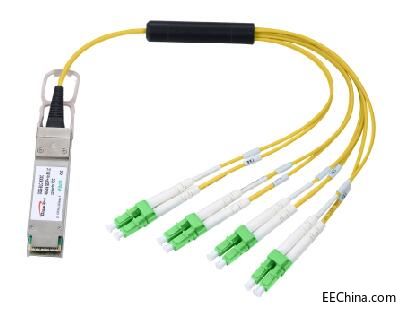

QSFP PSM8x lc AOC突破是一个高性能、低功耗、长达到40 g以太网互连解决方案支持,光纤通道作为PCIe。这是符合QSFP对MSA和40gbe PSM4。QSFP PSM 8x lc AOC突破是一个组装4全双工通道,其中每个通道能够传输数据以典型10.3125gb/s的速度,提供一个聚合的速度41.25gb/s。这些突破电缆连接到一个40g QSFP+开关一端和四港10g SFP+收发器开关的另一端。 56G 150m QSFP AOC有源光缆

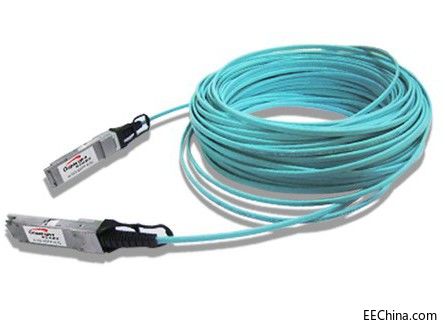

QSFP有源光缆是一种高性能、低功耗、长可互连的高性能光缆解决方案支持InfiniBand FDR/QDR/DDR/SDR,16g/10g/8g/4g/2 g光纤通道作为PCIe和SAS。它与QSFP MSA和IEEEP802.3ba 40gbase-sr4兼容。易飞扬QSFP AOC是一个由4个全双工通道组成的组合，每个通道都能将数据传输到14.0625Gb/s，提供56Gb/s的聚合速率。 以上产品信息，源于易飞扬通信官网(gb.gigalight.com) |
