突破传统,智在科技芯品,迅为4418开发板功能模块详解

发布时间:2017-10-25 11:28    发布者:就是塔塔
关键词: 4418开发板
迅为iTOP-4418开发板最新介绍
产品特点:
1.三星S5P四核4418与8核6818完美兼容
2.独家提供1G和2G内存版本,全机器焊接,杜绝手工,批量无忧
3.核心板支持电池管理,充放电电路与电量计,适于手持应用
4.核心板引出脚最全:四组连接器共320个PIN脚 核心板连接器高度仅为1.5mm
5.液晶屏:支持4.3寸、7寸、9.7寸多种高清屏幕,更持有迅为独家采用HDMI线连接方式,牢固耐用
6.板载千兆以太网、4G、GPSWIFI蓝牙陀螺仪等模块
7.经过严苛测试,通过广泛测试,只为极致的可靠性,稳定性

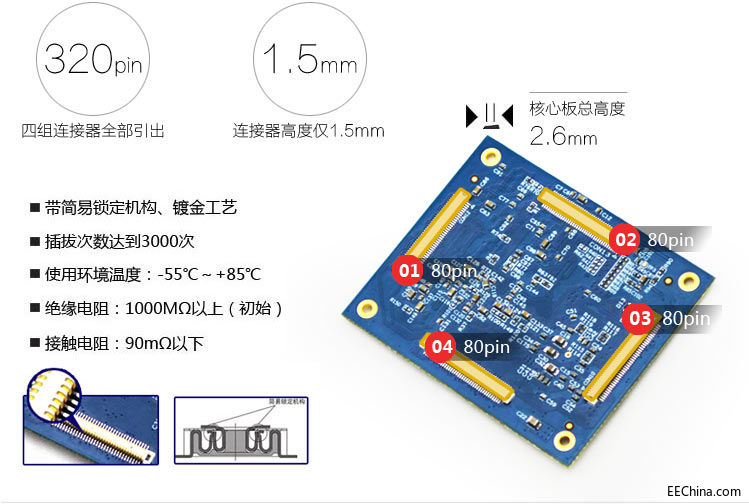

核心板设计:

底板介绍:



最新系统:

核心板参数
尺寸50mm*60mm
高度核心板连接器为1.5mm
4418 CPUARM Cortex-A9 四核 S5P4418处理器 1.4GHz
6818 CPUARM Cortex-A53 八核 S5P6818处理器 1.4GHz
内存1GB DDR3(2GB可选)
存储16GB EMMC
电源管理AXP228,支持动态调频,超低功耗
工作电压直流5V供电
系统支持LinuxAndroid等系统
引角扩展4418功能全部引出,四组连接器共320个PIN脚
运行温度-25℃至+80℃
底板参数
尺寸底板:125mm * 190mm
POWER电直流电源输入接口,5V/2A电源输入
SWITCH电源接口
DIP SWITCH3位拨码开关
A/D1路
JTAG接口1个
CAMERA接口1个(可支持500万摄像头)
GPIO/CAN/RS485接口1路CAN 1路RS485接口
User Key4个功能按键
IRDA1个红外一体化接收头
MIC支持MIC输入
PHONE支持耳机输出
串口2个串口
USB Host3路USB Host,支持USB2.0协议
TF Card1个标准TF卡接口
4G模块全网通  (选配)
WIFI模块支持
GPS模块支持 (选配)
网口千兆以太网接口
LCD接口2路LVDS接口, 1路RGB接口
MIPI接口1路接MIPI接口的屏幕
HDMI接口标准HDMI v1.4,1080p高清分辨率输出接口
USB OTG1路USB OTG 2.0
RTC座1个
多媒体编码支持H.263 H.264 MPEG等多种音频格式
重力加速度计
支持
