凌力尔特推出25A μModule 稳压器，支持 N+1 冗余以在故障情况下确保电源可用性
发布时间：2017-10-13 10:00
发布者：eechina
|

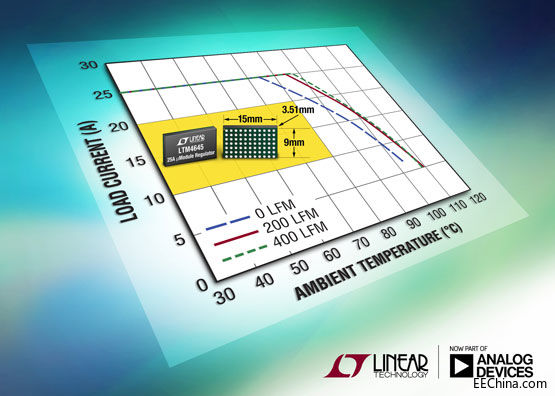

ADI旗下凌力尔特公司 (Linear Technology Corporation) 推出 25A 降压型μModule® (电源模块) LTM4645，该器件能够在多个独立器件 (N) 之间均分电流，其中至少一个 LTM4645 用作备份 (+1)，以便当 N+1 配置中一个器件检测到故障并必须断接时确保电源可用性。例如，一个诸如 ASIC 的 75A、1V 负载需要 3 个 LTM4645，以提供总共 75A (= 3 x 25A) 电流。为了提供系统弹性，增设了一个额外的 LTM4645 作为3+1形式的备份，因而导致四个 LTM4645 均分电流以在某个 LTM4645 发生故障的情况下提供 75A。如果其中一个稳压器出现某种故障操作，该器件则向上游热插拔控制器发出指示信号，以将其自身与电源通路断接，而其余的三个 LTM4645 稳压器则保持不间断的运行。可从 LTM4645 的 N+1 冗余度特性获益的应用包括数据中心、航空航天、银行交易和云系统，在这些应用中，改善系统安全性和完整性是最优先考虑的事项。 LTM4645 采用 4.7V 至 15V 输入电源工作，输出电压可调节在 0.6V 至 1.8V。同步降压操作可从 12VIN 提供 25A (在 1V) 输出，效率达 86%，产生 3.5W 功耗和 41°C 温升 (无气流、无散热器)。该器件采用 9mm x 15mm x 3.51mm BGA 封装，并内置电感器、MOSFET 和 DC/DC 稳压器 IC。利用一个差分远端采样放大器以补偿由 PCB 走线电阻引起的电压降，电参数在 –40°C 至 125°C 温度范围内进行了测试，输出电压总 DC 准确度保证为 ±1.2%。LTM4645 拥有几种安全功能，例如：输出过压保护、输出过流保护和一个内置的温度监视二极管。传播延迟 (从故障器件关断的时间算起) 小于 200ns。 LTM4645 工作在 –40°C 至 125°C 温度范围。多达 6 个器件可均分 150A 负载电流。在 12V 输入至 1V 输出、25A 负载时，功耗仅为 3.5W。就 12V 输入、1V 输出转换而言，在高达 75°C (0LFM，无散热器) 时提供满功率，在 85°C 时负载电流降额至 20A。千片批量的起始价为每片 26.23 美元。如需更多信息，请登录 www.linear.com.cn/product/LTM4645。 照片说明：25A μModule 稳压器
性能概要： LTM4645 • 4.7V 至 15V 输入电压范围 • 0.6V 至 1.8V 输出电压范围 • 25A DC 输出电流 • 在 –40°C 至 125°C 温度范围内，总 DC 输出电压误差为 ±1.2% • 支持高可靠性 N+1 相位冗余度 • 9mm x 15mm x 3.51mm BGA 封装 |
