大功率射频功率放大器27300功率输出不够怎么办?

2017年10月12日 10:10    agitek123
  射频功率放大器(RFPA)是各种无线发射机的重要组成部分。在发射机的前级电路中,调制振荡电路所产生的射频信号功率很小,需要经过一系列的放大一缓冲级、中间放大级、末级功率放大级,获得足够的射频功率以后,才能馈送到天线上辐射出去。为了获得足够大的射频输出功率,必须采用射频功率放大器
  射频功率放大器电路设计需要对输出功率、激励电平、功耗、失真、效率、尺寸和重量等问题进行综合考虑。
  射频功率放大器的主要技术指标是输出功率与效率,是研究射频功率放大器的关键。而对功率晶体管的要求,主要是考虑击穿电压、最大集电极电流和最大管耗等参数。为了实现有效的能量传输,天线和放大器之间需要采用阻抗匹配网络。

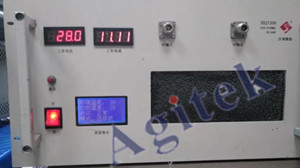

  【仪器型号】大功率射频功率放大器27300
  大功率射频功率放大器

  【故障描述】功率输出不够。

  【检测与维修】
  检测:开机检测,内部供电正常。
  加载测量,输入输出信号变化很小,即输出放大功能异常。
  检测内部各个模块,发现为最后一级大功率放大模块全部损坏。
功率放大器27300-3_副本 (2).jpg

  维修:更换大功率模块内部功率器件。
  加载测量,输出信号充分放大,指标合格。

  【维修结果】
  整机清灰,清洁外观;
  指标合格,维修完毕。
      本文由安泰维修整理发布,我们还要一下服务内容欢迎留言探讨咨询:
    1、仪器使用及技术咨询;
    2、测试方案及仪器选型;
    3、专业维修及计量检定;
    4、全新仪器以及二手仪器的销售;
    5、各种仪器的租赁服务。

欢迎分享本文,转载请保留出处:http://www.eechina.com/thread-517656-1-1.html     【打印本页】
