泰克示波器DPO3014拆机维修过程

2017年10月11日 15:10    agitek123
  泰克示波器DPO3014维修案例
  仪器:示波器
  品牌:泰克
  型号:DPO3014

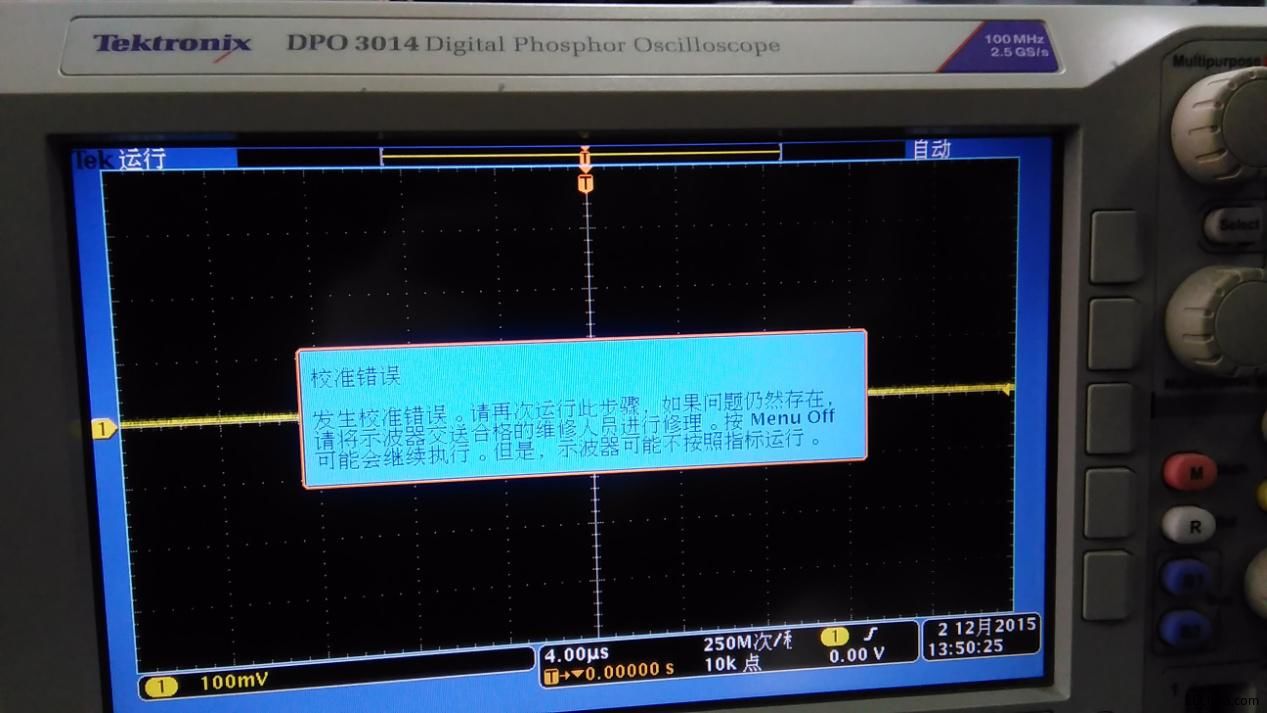

  一.故障描述:CH3不能测试和使用,且SPC不能通过。

  二.检测:
  (1)加载示波器探头,经过检查,CH3通道的信号故障。
  (2)测量其通道的阻抗阻,在1MΩ和50Ω状态下均达不到正常指标。
  三.维修:
  (1)拆出通道接入电路板,经过测量,发现CH3通道前端耦合与阻抗匹配电路损坏,且有一个输入光耦损坏。

  (2)更换相同型号的元件后,通道阻抗阻表现正常。

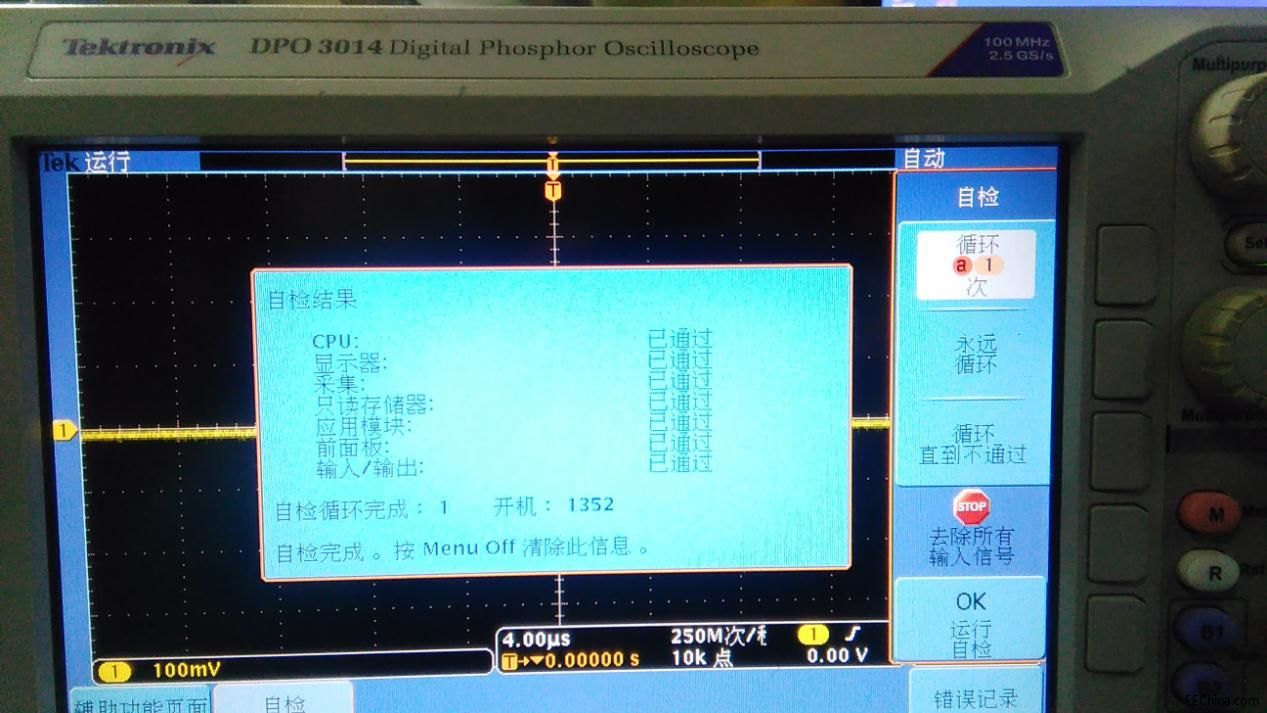

  (3)此后再做SPC,可以通过。
  四、结论:修复。
