CW4962、CW4960构成的0～30V输出连续可调的开关电源

发布时间：2011-2-1 23:37 发布者：电路图

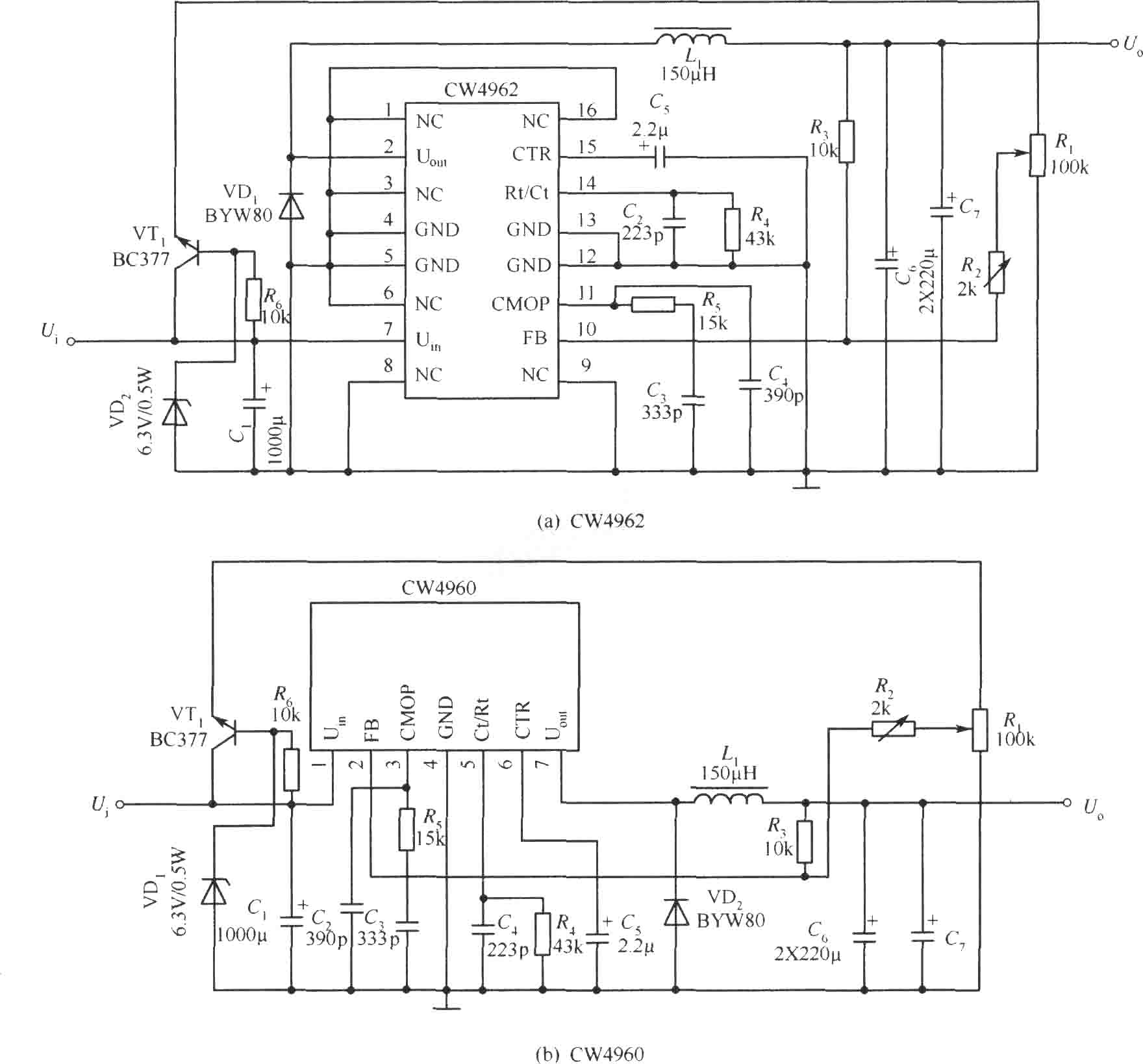

采用如图所示的电路可以获得0～30V连续可调的直流稳压电源。这时，可调电阻Rl再接一个可调电阻R2。0～6V由Rl来调节，调节R2可获得Uref～30V的连续输出电压。让取样10kΩ电阻设计流过2.5mA电流，减小R2并增大R1时，流过10kΩ电阻的电流减小。这时Uo也降低，其内电流为零时，Uo=Uref。Rl上电压超过Uref时，10kΩ电阻中的电流开始反向，Uo则开始低于5V，而10kΩ电阻上压降为Uref时，Uo=0V。
