由L4960构成的单片式开关电源
发布时间：2011-2-1 23:31
发布者：电路图
|

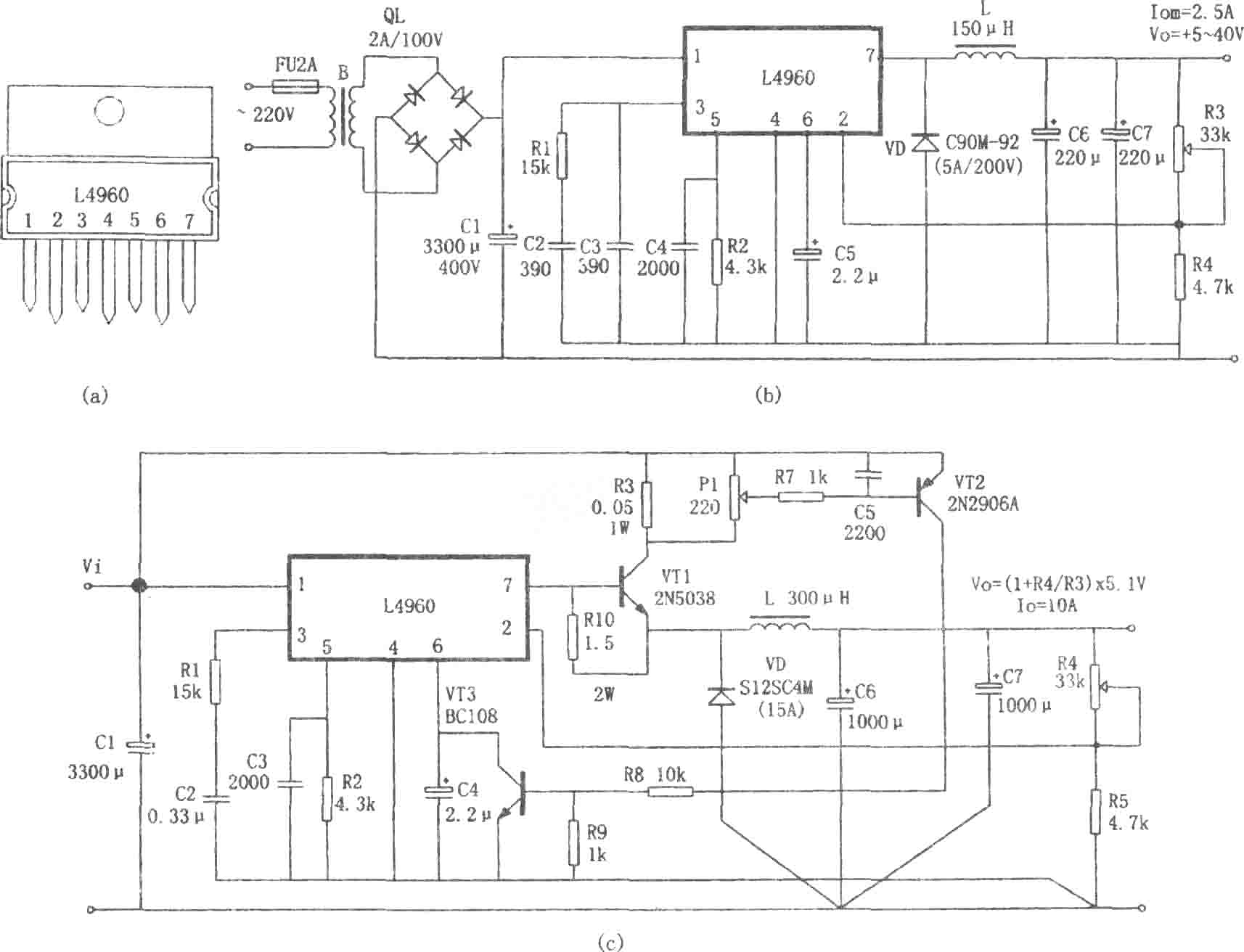

如图所示为由L4960构成的+5～+40V开关电源电路。交流220V电压经过变压器降压、桥式整流和滤波得到直流电压Vi，输入L4960①脚，在L4960内部软启动电路的作用下，输出电压逐步上升。当整个内部电路工作正常后，输出电压在R3、R4取样后，送回②脚，在内部误差放大器中与5.1V基准电压进行比较，得到误差电压，再用误差电压的幅度去控制PWM比较器输出的脉冲宽度，经过功率输出级放大和降压式输出电路(由L、VD、C6和C7构成)，使输出电压Vo保持不变。L4960 7脚得到的是功率脉冲调制信号，该信号为高电平(L4960内部开关功率管导通)时，除了向负载供电之外，还有一部分电能储存在L和C6、C7中，此时续流管VD截止。当功率脉冲信号为低电平(开关功率管截止)时，VD导通，储存在L中的电能就经过由VD构成的回路向负载放电，从而维持输出电压Vo不变。 ’ 图(c)所示为L4960的电流扩展电路。该电路采用外接大功率三极管的方法。将输出电流扩展为10A。并且设置了由VT2、VT3以及R5、R6、R7、R8、R9等元件组成的过流保护电路，当输出电流大于10A时，保护电路动作，将L4960的⑥脚电位钳位到0V，关闭PWM比较器，终止电流的输出。  |
