TOP102Y构成的+15V、2A开关直流稳压电源电路

发布时间：2011-2-1 23:25 发布者：电路图

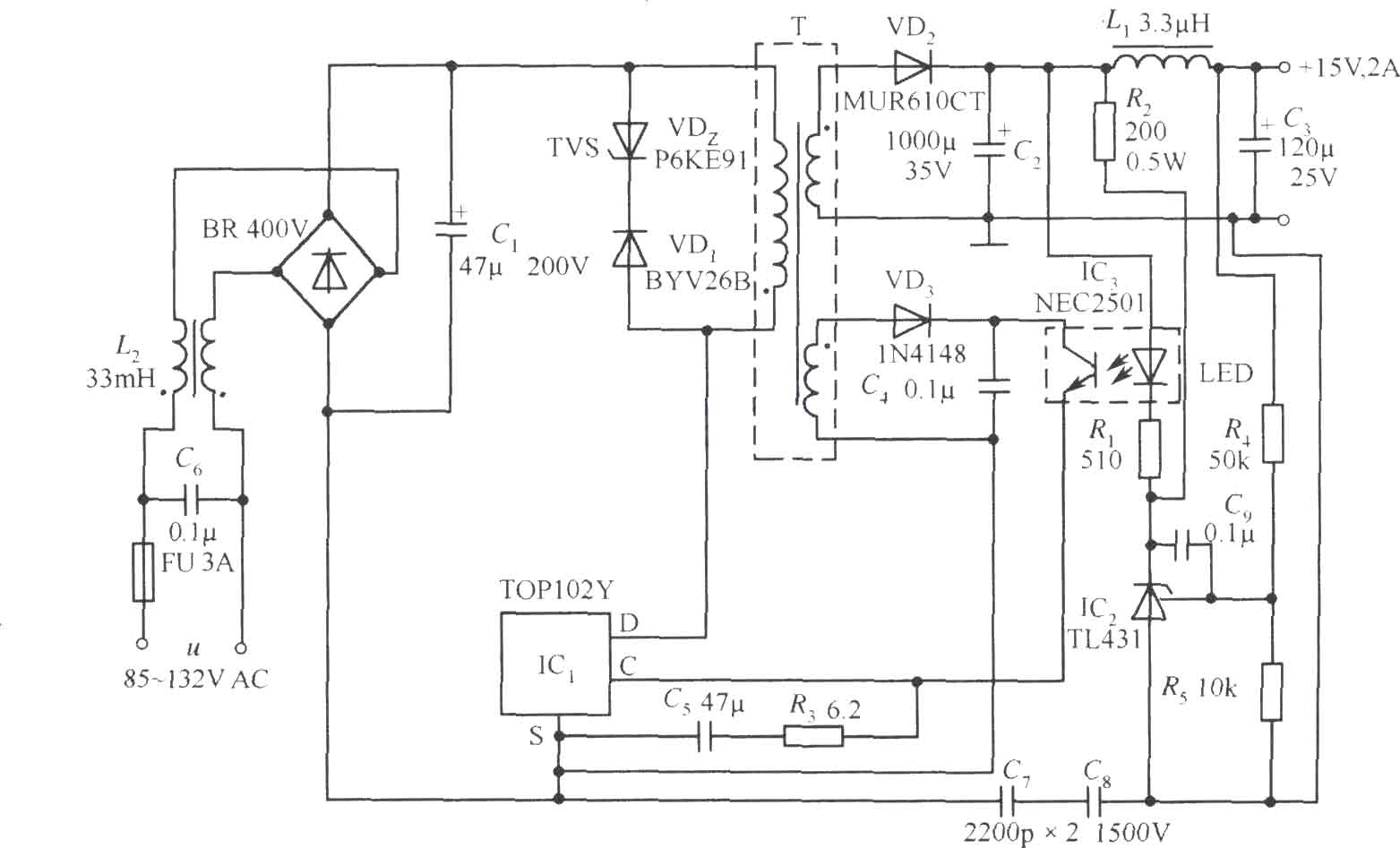

由TOP102Y构成的+15V、2A开关直流稳压电源电路如图所示。其特点是利用2.5V可调式精密并联稳压器TL431来代替稳压管，对输出电压进行自动精细调节。欲获得其他标称输出电压，可通过改变R4、R5的分压比来实现。TL431的稳压值就由R4、R5设定。C9可改善TL431的增益线性度，使之工作更加稳定。Rl除作LED的限流电阻之外，还决定高频回路的增益。C6、C8为安全电容，能够滤除因初、次级耦合电容而产生的共模干扰。
