TOP214Y构成的15V、2A恒压饱流型开关电源
发布时间：2011-2-1 23:23
发布者：电路图

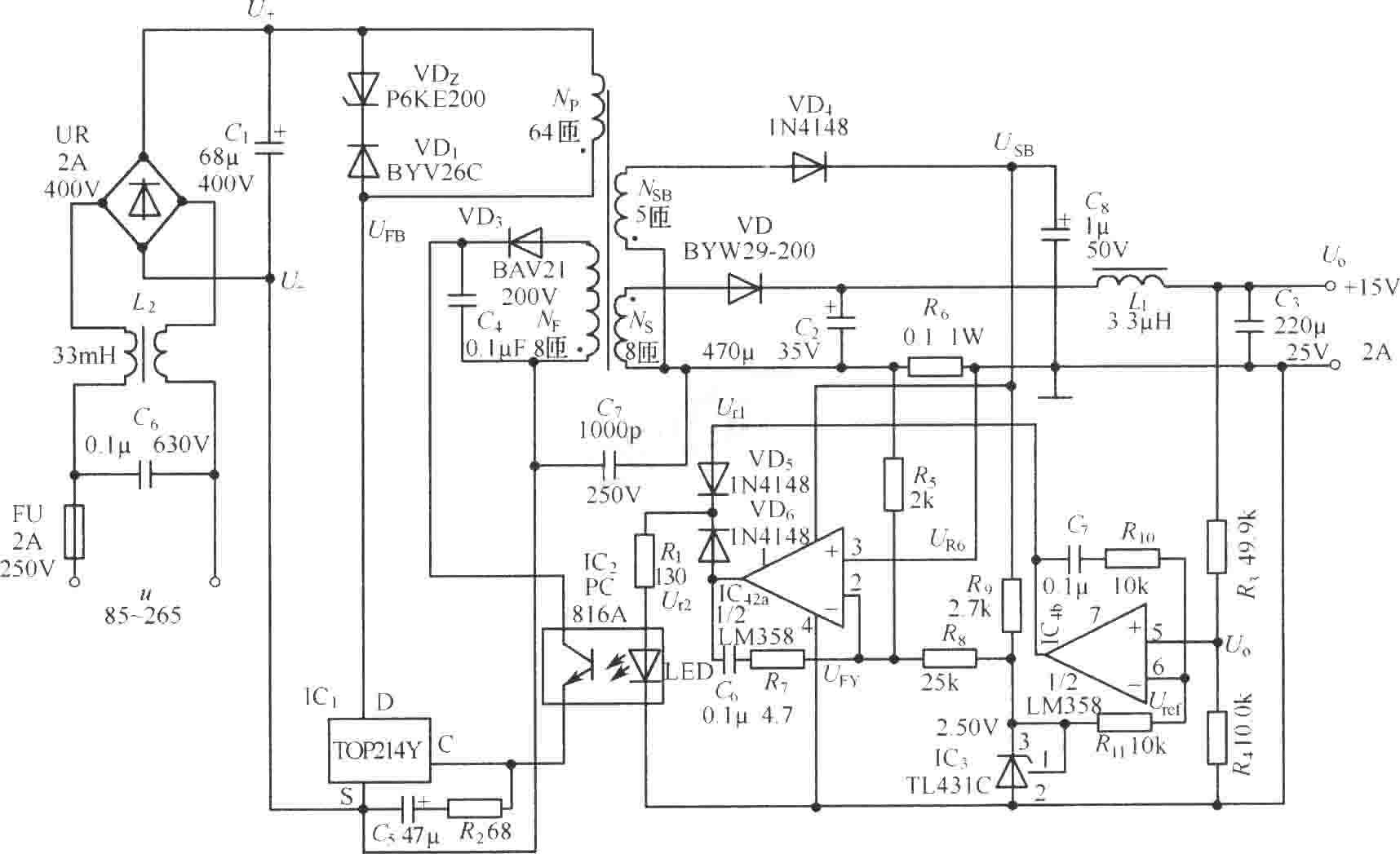

由TOP214Y构成的15V、2A恒压／恒流型开关电源电路如图所示。电路采用了4片集成电路：IC1是TOP214Y单片开关电源；IC2是PC816A型线性光电耦合器；IC3是TL431C可调式并联稳压器；IC4是低功耗双运算放大器LM358。其中IC4b、IC3、VD5和取样电阻R3、R4构成电压控制环，IC4a、VD6和过流检测电阻R6构成电流控制环，同时VD5、VD6又构成或门电路，控制电压控制环与电流控制环工作状态，即在任一时刻，输出为高电平的环路处于工作状态，输出为低电平的环路不起作用。正常情况下电压控制环起作用，开关电源工作在恒压区。当Io接近于2A时进入恒流区，此时电流控制环起作用。IC4a的同相输入端接电流检测信号UR6，反相输入端接分压器电压UFY。分压器是由R5、R8和TL431C构成的。IC4a在将UR6与UFY进行比较之后，输出误差信号Ur2，再通过VD6和Rl变成电流信号，流入光耦中的LED，进而控制TOP214Y的占空比，使电源的输出电流IOH在恒流区内维持恒定。  |
