蓝牙模块MS49SF1C

云里物里

1.概述

MS49SF1C 串口模块采用nRF51822 芯片,通过UART(串口)操作可以实现模块与手机之间数据传输。本模块从模块，具有命令控制可以修改模块的广播名称，修改广播间隔和连接间隔。使用该模块用户可以快速把数据以蓝牙方式进行传输。

产品特征

Ø       传输距离：10-90米（空旷环境）

Ø       传输速率2-5Kbps

Ø       支持串口指令配置

Ø       支持 Android 4.3+,iOS7+

Ø       无需 MFi

2.应用领域

该模块主要用于短距离的数据无线传输领域。可以方便的和PC机的蓝牙设备相连，也可以与智能手机之间的数据互通。避免繁琐的线缆连接，能直接替代串口线。

※ 蓝牙无线数据传输；

※ POS系统，无线键盘、鼠标；

※ 无线数据传输；银行系统；

※ 楼宇自动化、安防、机房设备无线监控、门禁系统；

※ 智能家居、工业控制；

※ 汽车检测设备；

※ 蓝牙操纵杆、蓝牙游戏手柄

※ 蓝牙遥控玩具

3.电气参数

参数	测试值	备注
工作电压	1.8-3.6V	直流
工作频率	2400-2483MHz	可编程
频率误差	+/- 20KHz	Null
发射功率	-30~+4dBm	可调整
接收灵敏度	-93dBm	Null
接收电流	13mA	标准模式
发射电流	10.5mA	发射功率为0 dBm时
睡眠功耗	1uA以下	Null
遥控距离	10-90米	BER<0.1%,空旷
天线	50ohm	Null
模块尺寸	19*15*2mm	Null
存储大小	128KB

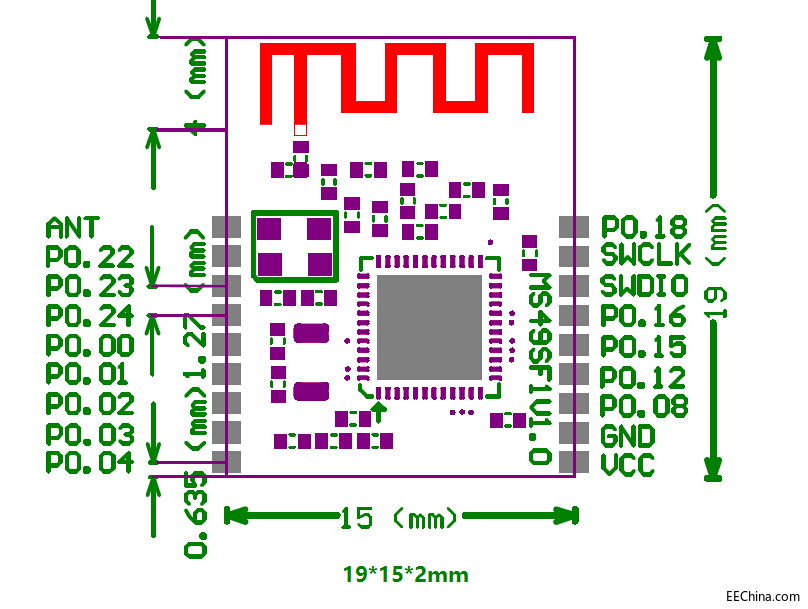

4.模块尺寸图

5.脚位定义

引脚名称	引脚定义	功能描述	备注
VCC		电源正极
GND		电源负极
P0.04	BRX	串口(UART)接收	蓝牙模块的RX
P0.03	BTX	串口(UART)发送	蓝牙模块的TX
P0.18	SLP	睡眠 /唤醒	睡眠为高电平（或悬空），唤醒为低电平
P0.08	LED1	指示灯	低电平有效，睡眠状态（灭灯）、空闲状态（一秒闪烁一次）、工作状态（常亮）    空闲状态：只广播；    工作状态：连接
P0.15	RST	恢复出厂值	低电平有效，按下五秒后恢复出厂值
P0.16	BTDATA	模块发送数据输入信号	作为数据发送请求（用来唤醒模块）    0：主机有数据发送，模块将等待接收来自主机的数据,此时模块不睡眠    1：主机无数据发送，或主机数据发送完毕之后，应该将此信号线置1
