蓝牙模块MS49SF1B

[复制链接]
发表于 2017-8-23 15:21:40 | 显示全部楼层 |阅读模式
1.概述
MS49SF1B iBeacon模块,它支持iBeacon协议,可以用手机APP修改iBeacon的参数,具有操作灵活方便。
产品特征
Ø       支持iBeacon协议
Ø       支持APP修改参数
Ø       远距离:10-90米(空旷)
Ø       BLE协议栈深度优化,睡眠功耗1uA以下;
Ø       支持 Android4.3+,iOS8+
Ø       无需 MFi
2.应用领域
※ 景区展馆类:应用在交互活动,随身讲解等
※ 会议类:会议签到、会议投票等
※ 智能家具类:应用在遥控开关等
※ 购物类:精准定位服务,移动支付等
※ 零售类:顾客提供更明确,更针对性的商品信息,更精确的销售和购物
※ 室内定位:可以室内对用户进行精确定位,停车场车位,商铺商品铺位等
3.电气参数

参数名称

参数
备注
尺寸
19x15x2mm
协议标准
苹果iBeacon协议
蓝牙4.0技术
2.4-3.6VDC
接收电流
13mA
发射电流
10.5mA/0dbm
发射功率
-30~+4dBm
可调整
广播频率/周期
500ms
100~900ms可调
适合系统
iOS8.0+/Andriod 4.3+
传输距离
60-100米(空旷)
半径距离
睡眠功耗
1uA以下
存储空间
128KB
灵敏度
-93dBm

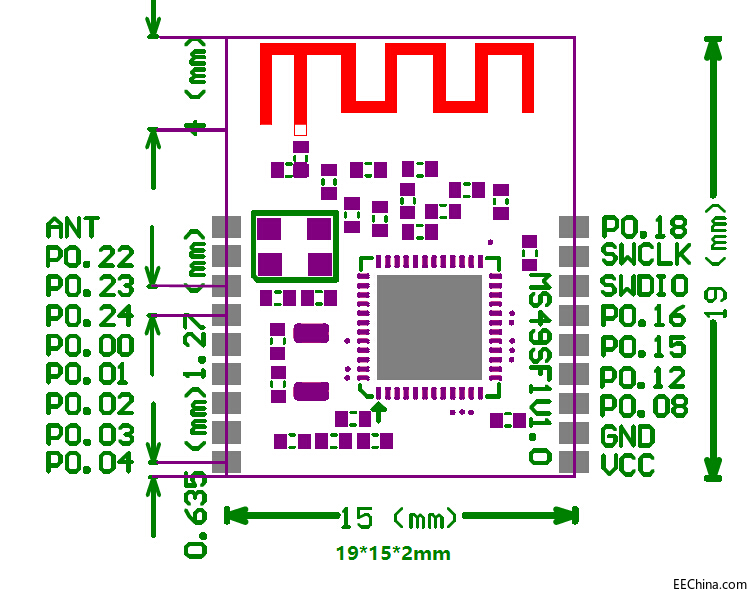

4.模块尺寸图
QQ图片20170823132302.png QQ图片20170823132315.png
5.引脚定义

引脚符号

引脚类型
定义
GND
电源负极
接电源负极和地
VCC
电源正极
接电源正极,电压为:2.4-3.6V
深圳云里物里科技股份有限公司     联系热线:0755-21038160
微信公众号:Minewtechnologies
