泓格I-7000 系列模块在污水处理中的应用
发布时间：2011-1-21 20:52
发布者：techshare
|

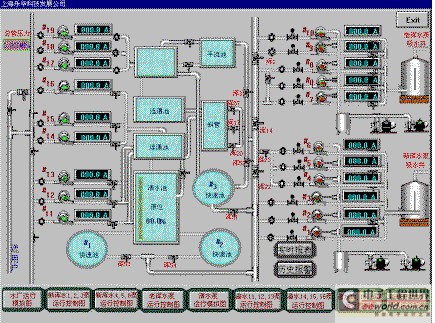

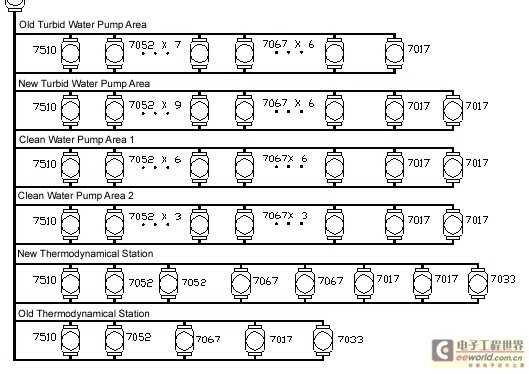

系统简介： 该系统共分6 个站区，老浑水泵区﹑新浑水泵区﹑清水泵1 区﹑清水泵2区﹑新热力站区和老热力站区。这套系统需要大量的开关量输入信号，开关量输出信号﹑仿真量输入信号以及温度检测信号，共用到I-7000 系列模块77 个，实际采集点数503 点，现场布线长达800 米。并且在系统中具有实时报警﹑历史趋势曲线﹑报表等功能。 工程中使用到的I-7000 系列模块： I-7520 RS_232 转485 模块 ＊速度：300-115k BPS ＊一个RS_485 网上可挂256 个模块（不需中继） ＊3000 V 隔离 ＊支持多种速率多种数据格式 ＊通讯距离﹔1.2 公里 I-7510 RS_485 中继模块 ＊支持多种速率：300-115k BPS ＊支持不同数据格式 ＊自动校准速率和数据格式 I-7052 隔离型数据输入 ＊输入:6 路差动2 路单端输入 ＊输入高电频:3.5V 到30V ＊输入低电频:0 V 到1 V ＊隔离电压:5000V I-7067 继电器输出 ＊7 路A 型开关量输出 ＊继电器动作时间:5ms I-7017 8信道仿真输入模块 ＊通道数:6 路差动2 路单端或8 路差动 ＊采样频率:10Hz I-7033 3通道RTD 输入模块  系统示意图 1、 老浑水泵区 老浑水泵区共有5 台老浑水泵，用来引浑水入场，在用水旺季，该区5 台泵全部启动，在淡季，只开1 至3 个泵，该区每台泵配有8 个开关量输入信号，用来监视每台老浑水泵的开关状态以及各主要阀门的动作。另外，每台泵还配有7个开关量输出信号，用来对该区泵和阀门的状态进行控制，这两项功能分别由7个7052 模块和5 个7067 模块来完成。每台泵的电压和电流用7017 仿真量输入模块来采集。整个站区的模块放在一个开关柜中。主控计算机通过232 转485模块I-7520 与站区通讯，由于站区间相隔较远，通讯线路中还要加入中继模块I-7510。 2、新浑水泵区 新浑水泵区共有6 台浑水泵，它和5 台老浑水泵完成同样的功能，只是设备比较新，即使用水淡季，6 台泵也是常开的。两个浑水泵区相距大概400 米。该区也用到了I-7052﹑I-7067﹑I-7017 和I-7510 共21 个模块来完成泵和阀门的数据采集和控制。 3、 清水泵区 清水泵分清水泵1 区和清水泵2 区。清水泵1 区有6 台清水泵，清水泵2区有3 台清水泵，主要把处理后的可用水送出场。这几台清水泵相距不足两百米，在同一间机房内，但因模块分别装在两个不同的控制柜中，两个控制柜之间有一定距离，所以分成两个站区。清水泵1 区安装有I-7052﹑I-7067﹑I-7017 和I-7510共15 个模块，清水泵2 区安装有I-7052﹑I-7067﹑I-7017 和I-7510 共9 个模块。通过这些模块，系统完成了对每台清水泵状态的监视和控制。 4、 新﹑老热力站区 这两个站区是为整个水场提供蒸气以及能量的，同样用到I-7052﹑I-7067﹑I-7017 和I-7510 四种类型的模块共12个进行数字信号﹑仿真信号的采集和控制，区别于前四个站区的是这两个站区还用了2 个I-7033 模块来采集热力站管道上的温度。 5、 调试过程中出现的问题 （1）由于现场设备距离较远，新浑水泵区曾出现各别模块偶尔检测不到的情形，经分析原因并进行多次实验，在I-7520 和I-7510 模块两端分别加上终端电阻，该问题得以解决。 （2）在使用I-7017 的过程中，现场实际信号连上后出现了0 地址现象，而且无法在线重新设置地址，查其原因，是模拟地和电源地出现共地现象。因为I-7017出场的缺省设置中INIT 与Vin7- 共享一个端口，只要把模拟地和电源地分开，或打开模块把6 路差动2 路单端的缺省设置改为8 路差动，此故障就会消失。 6.主控计算机软件 为配合I-7000 系列模块的工作，主控计算机采用组态王软件。因为这套软件内包含了I-7000 全系列产品的驱动程序，大大减少了开发人员的工作量，也充分利用了组态软件的优势，使整个系统更为美观。  软件运行图 结束语: 此项目是为上海吴泾化工总场设计，现已安全运行数月,性能良好。它是该场第一次采用I-7000 设备，该场对此系统的评价颇高。 |
