串口通讯的概念及接口电路
发布时间：2011-1-20 12:38
发布者：eetech
|

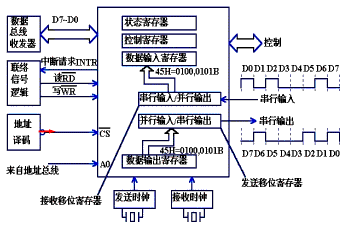

随着计算机系统的应用和微机网络的发展，通信功能越来越显的重要。这里所说的通信是只计算机与外界的信息交换。因此，通信既包括计算机与外部设备之间，也包括计算机和计算机之间的信息交换。由于串行通信是在一根传输线上一位一位的传送信息，所用的传输线少，并且可以借助现成的电话网进行信息传送，因此，特别适合于远距离传输。对于那些与计算机相距不远的人－机交换设备和串行存储的外部设备如终端、打印机、逻辑分析仪、磁盘等，采用串行方式交换数据也很普遍。在实时控制和管理方面，采用多台微机处理机组成分级分布控制系统中，各CPU之间的通信一般都是串行方式。所以串行接口是微机应用系统常用的接口。 许多外设和计算机按串行方式进行通信，这里所说的串行方式，是指外设与接口电路之间的信息传送方式，实际上，CPU与接口之间仍按并行方式工作。 1 串行通信的概念  图1-1 所谓“串行通信”是指外设和计算机间使用一根数据信号线(另外需要地线,可能还需要控制线),数据在一根数据信号线上一位一位地进行传输，每一位数据都占据一个固定的时间长度。如图1-1所示。这种通信方式使用的数据线少，在远距离通信中可以节约通信成本，当然，其传输速度比并行传输慢。 由于CPU与接口之间按并行方式传输，接口与外设之间按串行方式传输，因此，在串行接口中，必须要有“接收移位寄存器”（串→并）和“发送移位寄存器”（并→串）。典型的串行接口的结构如1-2所示。  图1-2 在数据输入过程中，数据1位1位地从外设进入接口的“接收移位寄存器”，当“接收移位寄存器”中已接收完1个字符的各位后，数据就从“接收移位寄存器”进入“数据输入寄存器”。CPU从“数据输入寄存器”中读取接收到的字符。（并行读取，即D7"D0同时被读至累加器中）。“接收移位寄存器”的移位速度由“接收时钟”确定。 在数据输出过程中，CPU把要输出的字符（并行地）送入“数据输出寄存器”，“数据输出寄存器”的内容传输到“发送移位寄存器”，然后由“发送移位寄存器”移位，把数据1位1位地送到外设。“发送移位寄存器”的移位速度由“发送时钟”确定。 接口中的“控制寄存器”用来容纳CPU送给此接口的各种控制信息，这些控制信息决定接口的工作方式。 “状态寄存器”的各位称为“状态位”，每一个状态位都可以用来指示数据传输过程中的状态或某种错误。例如，用状态寄存器的D5位为“1”表示“数据输出寄存器”空，用D0位表示“数据输入寄存器满”，用D2位表示“奇偶检验错”等。 能够完成上述“串＜- -＞并”转换功能的电路，通常称为“通用异步收发器”（UART：Universal Asynchronous Receiver and Transmitter）,典型的芯片有：Intel 8250/8251,16550。 |
