一种基于GSM网络的通用短信息控制系统设计
发布时间：2011-1-19 17:27
发布者：eetech
|

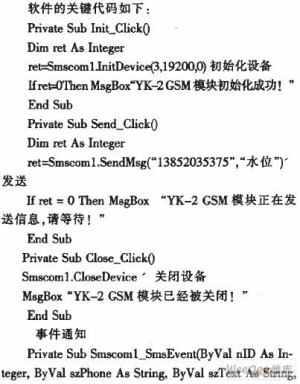

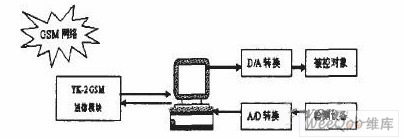

1 概述 GSM的英文全称是GLOBAL System for Mobile Communications，其中文含义是“全球移动通信系统”。GSM数字移动通信系统是由欧洲主要电信运营者和制造厂家组成的标准化委员会设计。并在蜂窝系统的基础上发展而成。我国1994年开始建设GSM网。目前全国GSM用户约有1.6亿。而作为GSM服务中一项重要的远程业务。SMS(Short Message Severs)能够在移动用户及外部系统(比如电子邮件、页面调度以及声音邮件系统)之间传送包括文字与数字的短信息。其独特的快捷性，方便性，易用性，已经使其在诸如E-mail、娱乐，GPS定位等领域得到了越来越广泛的应用。目前已经有许多厂商开发了具有单独短信息收发功能的功能模块，GSM短信息收发功能模块的广泛应用。为GSM短信息在自动控制领域的应用注入了新的活力。 本设计选用YK-2 GSM短信模块和上位机构成基于GSM网络的通用短信息控制系统．以利用手机终端收发短信息实现对被控对象的远程控制。 2 系统工作的基本原理 系统采取经典的单通道开环控制结构。选用IBM-PC作为上位机，YK-2 GSM短信模块通过RS232口与上位机进行硬件连接。分析接收的短信息和生成发送短信息的工作由事先在上位机上编制好的软件实现，从而实现系统的运行，系统工作原理结构图如下：  图1 基于GSM网络的短信息控制系统基本结构 3 相关技术简介 3.1 YK-2 GSM短信模块简介 YK-2 GSM模块是目前比较常用的GSM短信息收发模块，其高达1条/6秒的发送速度。对中文70汉字，英文160字符短信息的支持，以及对GSM双频1800MHZ和单频900MHZ网络的适应能力。使其具有良好的通用性和移植性。YK-2GSM模块支持硬件RS232接口，能够方便与PC上位机通讯。 3.2 短信息收发控件Smscom.ocx简介 Smscom.ocx是目前IBM-PC机常用的短信息收发ActiveX控件。可以在Visual Basic等可视化开发工具中直接调用。它采用串口或者红外端口作为短信息的输出通道，支持包括Nokia、Siemens、Motorol等a在内支持GSM0705短信息收发协议的手机终端。对部分基于GSM网络的调制借条器也有很好的支持。支持PDU短信息模式，具有初始化InitDevice、发送短信息SendSms、查询事件GetEvent、接收信息SmsEvent和发送完成OnEvent等基本事件。 4 系统软件设计 4.1 K-2 GSM模块与上位机连接硬件实现 YK-2GSM模块采用DB-9的连接器与上位机连接，结合RS-232C的各根数据线和MAX232芯片各个引脚的定义。模块的TXD和RXD端通过MAX232分别与上位机的TXD和RXD端直接连接。组成最简单的通讯电路。同时考虑到现场干扰等情况，可以采取滤波电容灯抗干扰措施。 4.2 YK-2 GSM模块与上位机连接软件实现 软件开发工具选用Windows下的可视化开发工具Visual Basic．软件一方面接收移动终端发送过来的短信息。加以分析，输出控制信号到被控对象，另一方面将从检测与转换设备收过来控制结果的信息整理，发送到移动终端。软件基本原理如下：  软件的关键代码如下：   5 结语 基于GSM网络的通用短信息控制系统由于结构简单、价格低廉、通用性、实用性强，能够直接或者在稍作改造后用于诸如：工厂、煤矿等需要远程自动控制的场合。该基于GSM网络的通用短信息控制系统能够在提高经济效益．减少工作人员劳动强度方面起到了较大的作用，能使需要该系统的工矿自动化水平提高。具有一定的社会和经济意义。 |
