布线系统:光纤基本分类及其性能评估

发布时间:2011-1-19 17:04    发布者:eetech
关键词: 布线 , 分类 , 光纤 , 评估
随着人们生活需求更进一步的提高,网络成为生活中重要的一部分。为顺应信息时代的发展,综合布线技术与产品不断更新换代,尤其是光纤光缆的大量研发,市场上已经有多种不同类型的、不同用处的光纤光缆频频问世。面对众多光纤该如何选择实用的类型呢?又如何选择最佳质量的光纤产品呢?小编为此通过查阅相关资料以及访问相关行业人士,大致整理资料如下,予以大家一同分享。





光纤主要分类

按照传输模式分类,光纤有多模光纤和单模光纤两种。多模光纤可以传输若干个模式,而单模光纤对给定的工作波长只能传输一个模式。目前常用的多模光纤主要有50/125μm和62.5/125μm两种。单模光纤的纤芯直径一般为9/125μm。

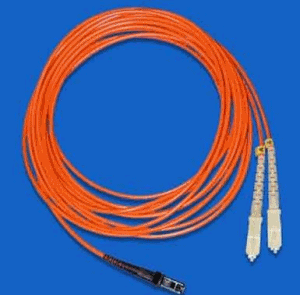

多模光纤—纤芯较粗(50或62.5μm),由于光纤的几何尺寸(主要是纤芯直径d1)远远大于光波波长(约1 微米),光纤中会存在着几十种乃至几百种传播模式。同时因为其模间色散较大,限制了传输频率,而且随距离的增加会更加严重。根据以上特点,多模光纤多用于传输速率相对较低,传输距离相对较短的网络中,如局域网等,这类网络中通常具有节点多,接头多,弯路多,而且连接器、耦合器的数量多,单位光纤长度使用的有源设备多等特点,使用多模光纤可以降低网络成本。

依照多模光纤应用,主要分为3类,OM1、OM2和OM3光纤-激光优化带宽(万兆)多模光纤。

OM3(万兆)多模光纤是随着网络应用带宽需求的提高,而被当前更多采用的一种多模光纤,因为普通多模光纤只能支持万兆传输几十米, ISO/IEC 11801制定了新的多模光纤标准等级,即OM3类别,并在2002年9月正式颁布。这类光纤是基于50/125,将光纤对LED和激光的传输窗口的两种带宽模式都进行了优化,采用新型的光收发器,可以使OM3标准的光纤系统能够在多模方式下至少支持万兆传输至300米。

单模光纤的纤芯较小(一般为9μm左右),只能传一种模式的光。因此,其模间色散很小,适用于远程通信,但还存在着材料色散和波导色散,这样单模光纤对光源的谱宽和稳定性有较高的要求,即谱宽要窄,稳定性要好。单模光纤多用于传输距离长,传输速率相对较高的线路中,如长途干线传输,城域网建设等,目前的FTTx和HFC网络以单模光纤为主。





光纤性能评估

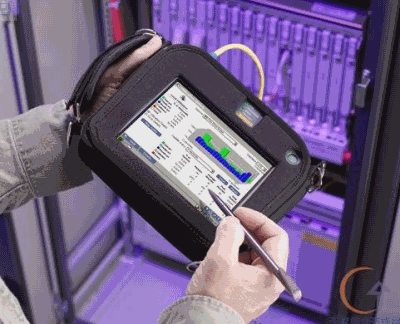

光纤测试分为一类测试(损耗长度测试)和二类测试(OTDR测试)、色散测试等。

损耗长度测试

光纤链路的衰减是网络中非常重要的性能指标之一,前期的网络设计规划时,要对链路的衰减做出预计算,使其符合系统设备光纤收发设备的光功率要求(对于不同协议和网络应用,光纤可以支持的传输距离是不一样的),这对于网络实施是非常重要的,直接关系到网络是否可以按照设计要求正常运行。并且,施工质量是否达到验收标准要求,也需依据施工中的测试结果与前期预计算的结果进行对比。损耗长度测试和OTDR测试可以在现场测试。

二类测试

在现场进行的光纤链路验收测试,大家都习惯使用“衰减”或者“损耗”来判断被测链路的安装质量,多数情况下这是非常有效的方法。在ISO11801、TIA568B和GB50312 等常用标准中都倾向于使用这种被称作“一类测试”的方法。特点是:测试参数包含“损耗和长度”两个指标,并对测试结果进行“通过/失败”的判断。但一类测试只关心光纤链路的总衰减值是否符合要求,并不关心链路中的可能影响误码率连接点(连接器、熔接点、跳线等)的质量,所以测试的对象主要是低速光纤布线链路(千兆及以下)。

某些要求高的用户出于“疑虑”或其他原因会提出现场测试光纤的对应等级,比如证明光纤链路是符合OM3而不是OM2。这种测试现场往往是难以实施的,通常只能选择在实验室进行差分模式延迟(DMD)测试。

色散测试

随着OM3型光纤标准的颁布,对其性能测试认证便成为每个厂商乃至用户的问题,由于OM3光纤针对DMD现象的改进,因此只有测试DMD,才能真正区别OM3光纤与普通光纤的差别。DMD测试的主要是:采用一根5um的单模探针与被测OM3光纤相连,通过单模探针不断向被测光纤发生光脉冲,与此同时,探针进行扫描移动,从光纤轴心向边缘移动,每次移动大约1um。在接受端,每个位置的光脉冲都会被记录并叠加在同一个时域图上以形成DMD指标。到达光脉冲会由于不同路径产生时间差,同时由于光脉冲本身会发散,将这两方面的差异相加,根据标准比对,用以判定OM3光纤是否满足标准。

另外,OM3多模光纤最大程度地减少了微分模式延迟(DMD)的影响,确保不同通道的光子能够同时到达检测器。OM3光纤消除了以往多模光纤为支持10Gb/s而使用的昂贵的光端设备,同时又能轻松地将网络性能提高到10Gb/s。支持距离达到300米,这个距离足够连接楼内主干。激光优化多模光纤为光子传输提供了理想的通道,其增加的带宽以及更大的芯径消除了对昂贵的高精激光器件、合成器、以及过滤器的需求。粗略计算,OM3方案较传统光纤节省了将近30%的总体拥有成本。

以上是光纤基本分类和基本评估测试的部分方法,除此之外,在响应提倡绿色环保的今天,光纤光缆的总体验收方面还应该考虑绿色节能,智能化,安全性、稳定性、有效性等方面的综合认证。为此也提倡广大采购商加强对光纤的认识,普及相关知识,通过全方位的考虑,选择综合性能最佳的光纤。
