AirWisdom网络优化探讨
发布时间：2011-1-18 21:09
发布者：designer
|

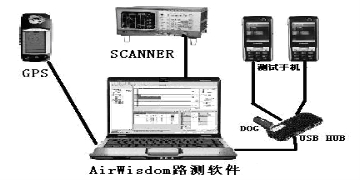

无线网络优化概述 随着移动通信业的发展，移动通信市场的竞争日益加剧，网络质量的好坏已成为网络运营商占领移动通信市场、把握成败的关键。网络规划和优化是一个理论与经验并存的反复迭代过程，在各种网规、网优工具的帮助下，通过规划、优化人员的判断和推理，合理配置网络，优化网络性能，使网络的投资和收益达到最佳的契合点，让运营商以合理的投资创造最大的价值。 无线网络优化有多种方式，路测是网络建设和优化中的一项基本而且重要的手段。路测是借助仪表、测试终端及测试车辆等工具，沿特定路线进行网络参数和通话质量测定的测试形式，是从实际用户的角度去感受和了解网络质量。 路测系统的发展现状 目前路测软件的品种比较多。国外的路测产品厂家主要以Ericsson 、Agilent、NEMO为代表，而国内的主要路测厂家以鼎利、日讯、烽火等为代表。下面简要的介绍这几家的路测产品。 （１）TEMS 作为业界领先的无线规划和优化设备，爱立信的TEMS系列产品经历了超过多年的实际商用网络的检验，被公认为性能最成熟，表现最稳定的产品，虽深受业界专业测试人士的认可，但其因为操作不方便，价格昂贵等多种原因，始终无法在国内得到广泛应用。 （２）鼎利Pilot Pioneer 鼎利Pilot Pioneer是基于PC和Windows 2000/XP的网络优化测试及分析软件，具备完善的GSM/CDMA/TD-SCDMA/UMTS网络测试以及Scanner测试功能。 （３）烽火AirWisdom 凭借自身在移动通信领域多年积累的技术经验和技术优势，烽火科技自主研发的AirWisdom路测系统产品，针对目前的网络优化现状，提出了支持GSM/WCDMA/ TD-SCDMA等制式的多种无线网络优化系统应用解决方案，这些方案已经广泛应用于网络运营商、代维商的日常网优网规中。 AirWisdom无线网络的路测和模测，采用地图、报表和图形等数据表现形式，提供数据过滤、统计和诊断等分析手段。AirWisdom通过挖掘海量数据，快速定位无线网络存在的问题，准确分析问题产生的原因，帮助用户全面解决无线网络的优化问题。 AirWisdom在中国移动第三次路测软件集采中标近50套，在现阶段中国移动TD-SCDMA网络规划和网络优化中都起到了一定的作用。 AirWisdom路测系统特点 AirWisdom 是一款专业的 2G/3G 无线网络前后台综合测试平台，用于无线网络的性能测试和现场优化。AirWisdom产品能够通过软件驱动测试手机、导频扫描仪和GPS接收机组成的测试设备（如图1所示），实时采集无线网络空中接口上下行信令数据和各种事件报告，通过实时的话音测试和分组数据业务测试，来完成无线网络性能参数的测试，以及在后台分析过程中，结合测试地区的电子地图，通过后台分析模块得到更详细的分析数据，为优化无线网络、提高服务质量提供基础数据和优化方案。 通过 AirWisdom，无线工程师可以实时观察网络无线参数、业务质量，并保存整个测试过程log文件，记录的测试数据可以在AirWisdom中进行回放分析及各种统计分析。  图1 AirWisdom路测系统设备连接图 AirWisdom具有以下特点： AirWisdom支持多种无线网络，故障诊断快速定位，问题诊断现象使用地图、表格等多种表现形式，清晰直观，有助于及时解决优化问题。 自动监测UE端口号，支持自动重连，支持记忆配置信息，硬件连接给出提示告警。 多设备可以同时测试也可以分别测试，实时记录log测试文件，支持同名log测试文件续写,覆盖。 业务测试状态实时报告，语音和数据业务测试情况实时统计，实时报告测试过程和测试状态，用户及时了解网络情况；数据使用视图、信令、地图、曲线等多种表现方式，内容清晰详细，数据组织条理清晰，网络变化情况一目了然，方便问题定位。 支持多文件导入，统计对比分析。 支持CS、PS多种业务测试。用户在测试过程中可以看到各种业务测试统计以及详细的日志记录，快速了解网络性能以及定位故障。 允许用户在路测时预定义一系列的命令脚本；支持测试方案文件的导入、导出、修改；支持多UE、多任务并发进行；支持CS业务与PS业务的并发测试。 AirWisdom网络优化案例 各地网络优化工程师在使用AirWisdom进行实网测试时，通过优化系统强大的诊断分析能力，发现了网络中存在的大量优化问题。下面通过一个比较典型的案例来分析路测软件在网络优化中的作用： TD-SCDMA和GSM网络的共同规划是目前拥有网络运营商以及通信设备厂商共同关注的问题。使用AirWisdom可以进行异系统互操作的测试和优化。同时对TD-SCDMA和GSM网络的测量参数和信令进行实时测量和解析。如图2显示了2G/3G切换区内，当TD-SCDMA信号质量降低到GSM系统切换门限以下时，手机没有能切换成功造成掉话的情形。 导入测试数据后，在电子地图中发现手机1存在一个掉话事件。如图2所示。  图2 地图中的掉话事件 通过软件的联动功能，可以使得所有数据以某一时刻同步，便于观察瞬时的网络参数，点击地图中掉话事件的图标，在事件窗口中联动到掉话事件的位置，发现在掉话之前发生了3次从TD-SCDMA切换到GSM失败的事件。如图3所示。  图3 事件列表中出现3次切换失败事件 通过分析同一时刻的层一视图，发现当前服务小区的RSCP很弱（-94db），以至于TxPower过大(13dBm)，达到了切换的门限值，因此手机发生切换事件。如图４所示。  图4 当前主服务小区的参数情况 通过信令分析发现从当前服务小区切换到它的GSM邻区（ARFCN 72，BSIC 67）;由于BLER达到了11.83%，因此切换失败。后面又发生了两次从当前服务小区切换到GSM邻区（ARFCN 89，BSIC 60）的事件；同样由于BLER过大而导致切换的失败。如图5图6所示。  图5 掉话的具体信令流程  图6 小区参数信息 由于多次从TD-SCDMA切换到GSM失败，而当前服务小区的信号很弱，不能满足通话的基本需求，因此发生了掉话。 未来发展 随着网络优化工作的进一步发展，AirWisdom将向人工智能和专家系统的思想和技术发展，AirWisdom后期将根据虹信通信众多的网优案例组建网优经验库，通过测试数据及经验库反映网络故障，提供适当的解决方案供用户参考。 面对网络业务的多元化的发展，网络优化思路、技术手段、支撑系统必须全面改进，网络优化路测系统必须密切关注网络的发展、变化，及时跟踪网络优化的新技术，学习掌握网络优化的新经验、新技巧，不断更新、扩充新业务和新产品知识，跟进新的优化手段和方法，积累优化经验。才能制造出更人性化，更智能、更先进的路测系统。 |
