基于ARM7数字化多功能焊接电源的控制实现

发布时间:2011-1-18 20:48    发布者:1770309616
关键词: ARM7处理器 , 多功能 , 逆变电源 , 数字化控制

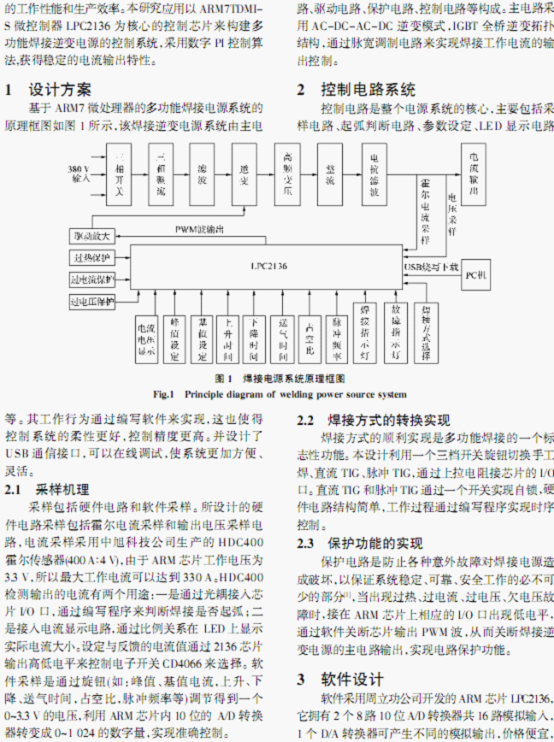

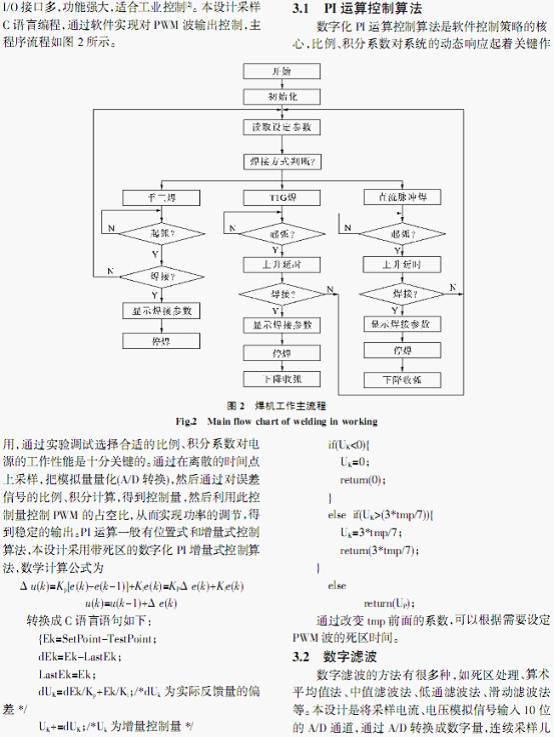

摘要:基于ARM7处理器控制的焊接逆变电源,采用LPC2136控制器产生20 kHz带死区时间的PWM波,通过编程可以实现手工焊、直流TIG、脉冲TIG三种焊接方式。LPC2136芯片在选定的每种焊接方式中通过I/O接口实现焊接参数给定、保护电路检测、显示电路输出,从而实现了多功能焊接电源的数字化控制。试验结果表明,该控制方法具有良好的动特性,能够满足高质量的焊接要求,为焊接电源控制策略的智能化提供了一个良好的平台。








基于ARM7数字化多功能焊接电源的控制实现.pdf

853.54 KB, 下载积分: 积分 -1
