医疗信息通信设计和人体域网络的发展介绍

发布时间:2011-1-15 21:00    发布者:conniede
关键词: BAN , 传感器 , 通信
1 前言

在医疗和保健领域,人体植/侵入式或配带式超低功耗和小型化无线收发芯片与传感器大量使用,必将推动人体域无线网络(BAN)迅速发展,为医疗信息通信提供一个必要的平台,实时地传送人体的生理参数,实现远程诊断和治疗。例如,日本政府正在实施一个“u-Japan”计划,旨在建立一个独特的ad-hoc网络,用于安全又可靠的医疗服务。

医疗信息通信技术(ICT)将充分借助和涉及现有众多的高新技术,诸如传感器网络、网络机器人RFID以及基于超宽带(UWB)、软件定义无线电(SRD)与多输入多输出(MIMO)技术的先进移动通信系统;进一步研发超低功率放大器、软件结构RF以及片上天线;此外,封装技术对经久耐用的植/侵入式器件也是至关重要的。

下面主要介绍体内植/侵入式无线收发器和数字电子疹诊疗贴的设计,介绍人体域网络的发展情况。

2 体内植/侵入式器件无线通信

Zarlink Semiconductor公司致力于开发植/侵入式半导体芯片和体内通信,它的超低功耗收发器ZL70101用于链接植/侵入式医疗器件和监测设备的遥测系统。新一代采用0.18?m RFCMOS工艺并具有新型无线结构和调制技术的70102亦即将面世。据该公司报道,ZL70101已用于诊断用药丸式摄像机中,拍摄图像,并按每秒4帧、2.7Mbps数据速率传送至记录仪。发射时消耗5.2mW功率,设计工作时间超过8小时。

ZL70101(图1)是一个超低功耗无线收发器,为医疗植/侵入式应用提供高性能半双工RF通信链接。高集成度器件包括10个MICS信道与2个ISM信道400MHz收发器和提供器件控制和RF消息编译的媒体接入控制器(MAC),和一个标准SPI接口提供方便的连接。一个备选的2.45GHz ISM带接收器提供附加的唤醒功能。它采用Reed-solomen编码方案,结合CRC误码检测以达到十分可靠链接。对数据块,最大误码率(BER)小于1.5×10-10。


图1 ZL70101方框图

ZL70101收发器既可用于植/侵入式设备,也可用于基站。鉴于两个系统对功耗有不同的要求,收发器定义了两种基本的启动工作方式:
植/侵入式医疗设备(IMD)方式:在此方式,收发器通常处于休眠状态,也就是处于极低电流状态。使用时,IMD可通过2.45GHz链路唤醒,或通过IMD处理顺直接用WU-EN引脚唤醒。

基站方式:在此方式,可增加一些外部元件以求获得最佳的性能,如图2。


图2 ZL70101外接元件图

为了方便用户使用,该公司还推出了ZLE应用开发套件(ADK)。配置了植/侵入式应用中间件(AIM100)板与基站中间件BSM100)板。前者包括ZL70101收发器,用了正常数据传输和唤醒操作的分立电路、通过工业标准SPI总线连接的应用微控制器、以及接口至PCB基环天线的SMA连接器;后者在前者的基础上,增添了唤醒发射子系统和执行清除信道接入(CCA)的接收信号强度指示器。此外,还配置了使性能更佳的双带天线。套件还配置了应用开发平台(ADP100)板,使计算机可通过USB2.0接口至AIM100板或BSM100板。

3 数字电子诊疗贴

当加拿大Zarlink公司致力于人体网络的体内通信时,英国的Toumaz Technology公司另辟蹊径,提供一个体外通信的解决方案,称为Sensium数字电子诊疗贴。顾名思义,电子贴与伤口贴一样能粘贴在人体的表皮上,不同的是,它是一个高集成度、超低功耗传感器接口和收发器平台(图3),内置可重构的传感器接口、带8051处理器的数字积木块、RF收发器和片上温度传感器。一个或多个启用Sensium数字电子电子贴连续地监测人体的重要生理参数,并报告给插入PDA或智能手机中的Sensium基站。

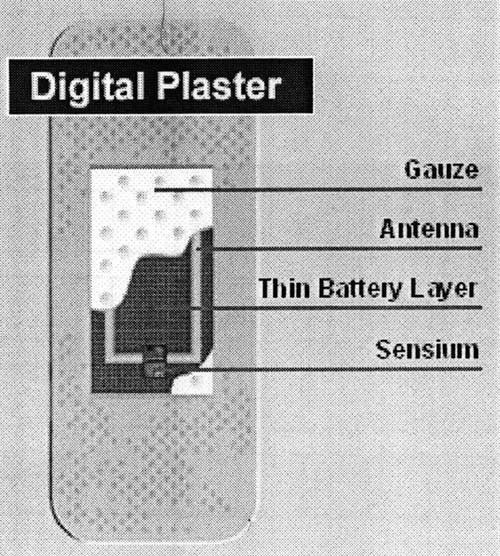

图3 数字电子诊疗贴

在这类应用中,系统结构(图4)可分为三个单元:传感器节点目标站、基站和因特网服务/中心数据库。目标站支持多种数据速率高达50kbps的传感器,用30mAhr电池可工作一年。传感器产生的极低电平信号可用片上程序和数据内存进行预处理。基站最多可链接8个目标站,每个监测一个人体的生理参数,诸如温度、心速、呼吸、血压等。数据进一步得到过滤和处理,然后通过无线或因特网传送至中心数据库,为保健或医疗提供依据。


图4 TZ1030方框图

器件的核心是用130nm RFCMOS工艺和具有专利的先进混合信号(AMX)技术制作的高集成芯片TZ1030(图5)。器件的工作电压为1-1.5V(锌空气电池兼容);具有多种传感器接口:内、外温度传感器接口、单引线ECG接口、3轴加速度接口、电流型接口、电流型传感器接口;备有放大、滤波、数据变唤、数据压缩、调制的预处理功能;收发器的发射功率为-10dBm,接收灵敏度达-97dBm(0.1%误码率),采用双向FSK调制,带宽200KHz;载波频率:欧洲ISM862-870KHz,病因ISM902-928MHz;收发器在连续Tx/Rx模式消耗3mA电流,发射距离达3米。

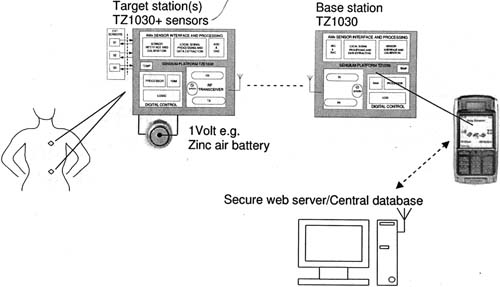

图5 无线人体监测系统结构

4 人体局域网(BAN)

超低功耗收发器和医疗传感器的飞速发展,构建高速、短程的BAN就显得十分迫切。事实上,为了实现这个目标,IEEE802在2007年12月就 立了一个制订IEEE802.15的工作组6(TG6)。该工作组将定义一个人体范围内的短程、无线通信标准。一个备选方案的基本要点是:

MICS频带:402-405MHz(FCC47CFR95.601-95.673子项E);

10个300KHz信道;

自适应频率校准;

25W EIRP;

医疗无线电FCC建议频带:401-402MHz与405-406MHz;

无线医疗遥测服务(WMTS)频带:608/614MHz(TV37频道)、1395-1400MHz、1427-1432MHz;

工业、科学与医疗(ISM)频带:868/915MHz、2.4GHz、5.8GHz。

UWB频带;

RFID链接:135KHz、6.78MHz、13.56MHz(ERC Rec.70-03);

感应链接频带:9-315KHz;

电容性无载波基带传输。

研究人员也在研发BAN用新的物理层(PHY)协议。一种是超低功率UWB信号设计技术,是非相干检测的开关信号,使用截断三角波调制正弦函数作为PHY用脉冲波形。BAN的工作距离范围在2-5米之间,1米距离功耗约为1mW/Mbps。2-5米IEEE802.15.6旨在下列3个应用市场:医疗保健、残疾人援助设施、人体间相互作用与娱乐设施。

5 结语

可备带、可植/侵主的健康医疗器件已大量涌现,如常见的指尖式血氧传感器、腕表型血糖传感器、腕表型睡眠器质测量仪、可植入身份识别组件等,而新一代超低功耗收发器将技术水平提高到一个新的高度,若这些器件只能单独地工作,通信资源就不能充分地利用,因此BAN的研发势在必行。当然,BAN是一种独特的局域网,人体组织对无线电波有吸收作用,因此BAN物理层需要创新的技术,同时还要考虑人体安全性的因素,此外,检测手段技术的多样性也比其它局域网复杂。这些问题有待于解决。
