百科博网络摄像机小区监控方案

发布时间:2010-12-25 21:50    发布者:conniede
关键词: IDRS , 摄像机 , 视频
1.适用范围

小区主要道路、广场、地上停车场、地下停车场、主要出入口、电梯轿厢等位置的保安监控系统。

随着通信技术、控制技术和计算机网络技术的飞速发展和普及应用,智能化小区在逐步发展壮大,信息基础设施建设步伐也在加快。如何使小区住户拥有一个高效率的舒适、温馨、便利的环境,又能满足不断变化的使用者的需求,对小区实现统一、有序、智能化、网络化管理,这是小区安全管理急需解决的问题。

2.需求分析

加强小区监控的安全防范工作,改变以往的被动调查为主动的巡视、监控。

通过网络摄像机监控系统,对各个小区楼宇进行全时、不间断的监控。

所有的视频数据,环境数据必须远程传输,并且对数据的记录存储要尽量的全面,细致.
良好的扩展性能,可以适应小区规模不断扩展的需要。监控系统的软、硬件采用模块化结构,具有灵活性及扩展性,以适应不同规模监控系统网络和不同数量监控对象的需要。

网络摄像机必须统一将小区的视频画面,人员进出小区的状况,小区住户环境的视频信号等数据及时的传回监控中心。

体现高科技的含量,体现安全防范的特殊性。

提供多点监控、远程监控,实时监控等丰富的监控方式。

最终的目的是要保证小区业主的安全以及保障业主的各种财产。

总体来说就是达到小区舒适的生活环境,便利的通讯方式,家庭智能化系统和高度的安全性。

3.方案设计

利用小区内已经布好的宽带网络,把监控图像传输到小区监控中心。

以最快捷、最合适的方法思路完成基于网络的视频监控系统。

整个系统由前端网络摄像机、本地监控中心、网络客户端、中央服务器组成。

4.设备选型

1 网络摄像机

摄像机是系统中最为关键的设备,其技术指标决定了整个系统的图像质量。摄像机主要性能指标是灵敏度、清晰度和信噪比,根据本公司多年积累的经验,网络摄像机的性能指标对整个系统十分重要。根据企业单位的具体情况,前端网络摄像机选用1/3"高清晰度彩色CCD网络摄像机。

2 总部监控中心

总部监控中心采用IDRS分布式监控管理系统,该系统由视频工作站、中心服务器、网络客户端组成。利用IP网络可以同时监控管理成百上千个监控点。

1)视频工作站

视频工作站是监控中心的核心监控设备,即“网络监控录像主机”,负责具体连接前端网络摄像机,提供所有远程视频图像的显示、录像和云镜控制功能。同时,它也可以作为其它监控中心和网络客户端的视频源,负责提供音/视频信号的转发。它由计算机和视频工作站软件构成。受计算机自身和网络带宽的限制,一台视频工作站只能远程监控有限数量的图像,因此,当一个监控中心需要远程监控的前端摄像机越多时,需要的视频工作站的数量也就越多。

2)网络客户端

网络客户端是指除了监控中心以外,网络内其他需要进行网络远程监控的用户终端。由于这些客户端相对比较零散,监控要求较低,登陆访问较随意,且通常无录像要求,因此,统一纳入“网络客户端”用户。它由计算机(普通计算机或笔记本电脑)和客户端软件构成。客户端功能和界面相对简单,适合各各级领导和相关部门等的使用,主要负责图像显示、云镜控制和远程回放。

3)中心服务器

中心服务器是整个系统的管理核心和信息认证中心。主要功能是对各种主控设备(网络摄像机、PC/嵌入式数字硬盘录像机、网络视频服务器、视频工作站)和网络监控端进行统一集中管理,包括设备注册认证、用户注册认证、系统内设备所属关系配置、系统内用户权限配置、集中远程控制修改设备参数与设置和资源分配及指向服务等。它由计算机和中心服务器软件组成。中心服务器一般安装在总监控中心。

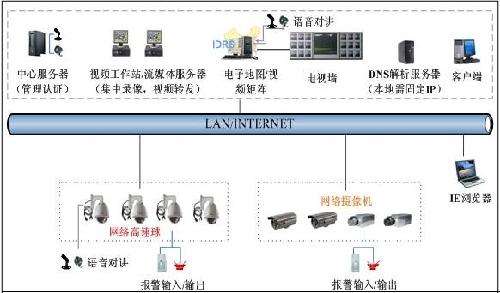

5.系统原理图


6.系统特点

1 强大的中心管理功能

IDRS分布式网络远程监控系统中提出的中心服务器与视频工作站理念,对所管辖范围广,系统庞大的监控应用用户来讲,将能提供更加清晰的组网、监视、控制、管理逻辑关系从而提高系统使用率降、低运营费用与系统维护费用。

中心服务器与视频工作站可进行堆叠,也就是讲一个视频工作站不仅可以包含子硬盘录像机还可以包含更多下级视频工作站。那么这一功能将给我们的系统提供更加强大的管理能力和扩展能力。我们利用视频工作站的这一特点,将各个子系统进行设置、集成、集中管理。为架构大型、超大型分布式网络监控系统提供了强大的平台。

2 完善的系统功能

系统监控控主机和各客户端可以对管辖范围内多个本地和远程监控前端进行实时监控,不同的用户可根据职务分配不同的控制权限。现场图像可根据地点分成监控组,以4分屏、9分屏或者16分屏方式显示,可设置手动录像、计划录像和报警自动录像等多种录像方式。在本系统中由于合理的配置了中心服务器与存储服务器,以及前端网络视频编码器,它们将发挥他们最大的效率。

3 采用视频代理机制,节约带宽资源

在互联网带宽有限的环境下,系统提供代理访问机制,即当多个用户集中访问某一路图像时,此路图像由视频工作站转发给发出访问请求的用户,从而节省了有限的互联网带宽资源。

同时,图像传输以"点播"的方式发送,即当有用户发出请求时才发送图像,没有用户观看时,不占用网络资源,从而使网络带宽的利用率更高。

如同上图,在ADSL接入模式时,用户不可避免遇到了带宽问题。在多个用户同时访问一台用ADSL接入的非IDRS系列硬盘录像机时,很可能造成用户连接速度非常慢,数据传输几乎停止的情况。这是因为每个用户在接入时都占用了各自的带宽,无论他们是否连接了相同的通道都不会减少发送的数据量。

在本解决方案中我们采用客户端连接视频工作站或客户端连接客户端的方式来减少在ADSL传输部分的网络压力。也就是讲局域网中的任何一台连接了前端或视频工作站的客户端都能提供二次传输的能力,这样我们就能避免造成视频数据的重复发送,保证窄带部分不会造成网络压力过大而使其他用户无法连接的情况。

4 远程系统维护和系统管理

IDRS-VideoSite视频工作站提供远程访问功能,管理员不必到达设备现场,就可修改前端网络摄像机的各项参数,提高了系统的维护效率。

同时,管理员可远程增加、删除、修改用户、监控地点、用户的控制权限、录像时间和报警等信息。当这些信息修改之后,管理员不用对客户端进行维护,用户只要在重新登录系统一次,即可得到管理员重新分配的信息,大大的减轻管理人员的软件维护工作量。

5 易于与本地网络系统结合

系统采用的是一种标准的TCP/IP协议,具有很强的开放性和兼容性,完全能与各系统方便地联网,网内的用户只要使用客户端软件即可进行图像监控,无需任何设置。监控前端可以将许多现有的资源接入本系统,避免重复投资。

6 良好的可扩展性

IDRS分布式网络远程监控系统的前端监控点采用模块化设计,当系统需要扩容时,可以很方便的增加前端网络摄像机。在监控中心,只需要将增加的前端网络摄像机加入系统,这样就完成了全部的系统扩容工作。本系统不限制用户数量,用户可利用浏览器和客户端控件,使用办公微机只要达到一定配置随时随地监控现场环境。

系统可根据用户实际安装情况提供不同版本的软件支持,良好的可扩展性使用户能从低成本投入开始组建远程视频监控系统,以后逐步扩充完善。
