完整易用的电源管理和转换IC
发布时间：2010-12-23 17:47
发布者：conniede
|

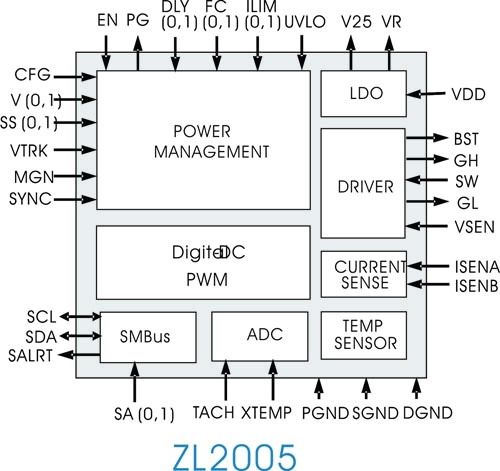

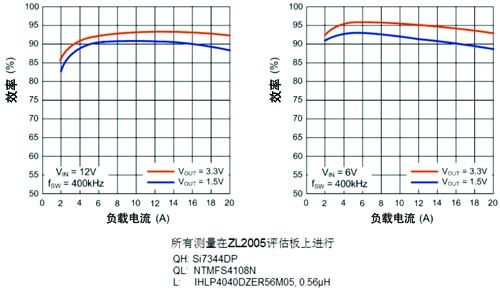

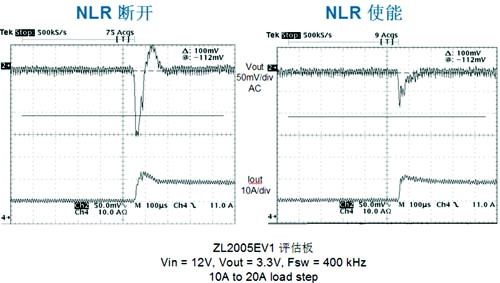

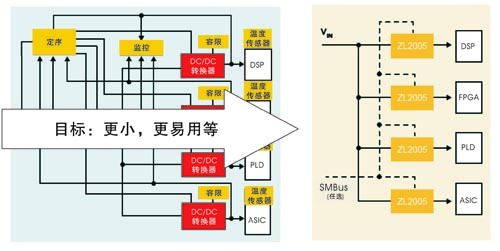

1 电源管理方案 电源管理是当今的1个热门技术。电源管理包括电源监控、定序、容限等(图1)。电源管理需要新的方法。图2示出ZilkerLabs公司的方案。  表1 电源模块BoM比较 电源模块BoM的Zilker方案与模拟方案的比较见表1。 从表1可见，Zilker方案的显著优点是：较大的电流能力、较少的元件、更多的性能。  图1 电源管理框图 2 ZilkerLabs的Digital-DCTM技术的特点是 ⊙电源转换精确控制； ⊙集成电源管理； ⊙容易使用，不需要编程； ⊙小的占位面积，较少的分立元件； ⊙灵话的设计； ⊙高效率； ⊙宽工作范围。  图2 新的电源管理方法 ZilkerLabs推出电源管理IC ZL2005，功能框图示于图3。ZL2005特性为： ⊙有效的同步降压； ⊙集成有MOSFET驱动器； ⊙精密的延迟的斜波定时； ⊙电压/电流/温度控制； ⊙定序； ⊙跟踪； ⊙容限功能； SMBusTM/PMBusTM兼容； ⊙引脚搭接； ⊙效率最佳化； ⊙非线性响应； ⊙单电源工作； ⊙在线设计和仿真工具。 图3 ZL2005功能框图 ZL2005典型应用电路示于图4。 ZL2005非线性环路改善瞬态响应的情况示于图5。ZL2005效率性能示于图5。  图4 ZL2005典型应用电路  图6 ZL2005效率性能 3 结语 Zilker电源管理方案具有很好的性能(高速转换，高效率，1%输出精度，快速瞬态响应)，灵活和容易使用(引脚搭接，电阻器设置或通过SMBus设置，不需要编程，1个器件适用很多应用，在线设计工具简化电路设计)和更小的尺寸(较少的分立元件，消除电源管理芯片)。Zilker方案是一个完整易用的电源管理方案。 |
