555摩托车防盗报警器电路图
发布时间：2010-12-14 19:16
发布者：designer
|

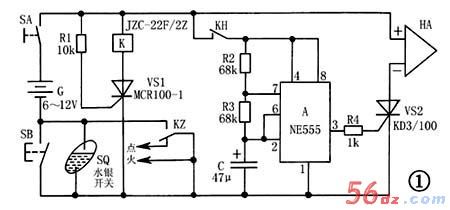

随着人民生活水平的不断提高，摩托车已成为众多家庭常用的交通工具。由于摩托车被盗的事件时有发生，所以给摩托车安装防盗报警器具有非常现实的必要性。 这里介绍的摩托车防盗报警器体积（不包括喇叭）只有香烟盒的一半，可隐装在摩托车体内任意位置。它的最大特点：无论盗贼用什么办法打开车头锁，便会立即报警，同时切断发动机点火电源，使车辆无法启动。若盗贼重新将车头锁锁上，也无济于事。如果盗贼企图将锁死的摩托车放在其它车辆上盗走，只要车辆一搬动便同样报警不止。 整个报警器制作成本不足10元，使用效果也比较好，何不与大人一道在自己家里的摩托车上动手一试！ 一、工作原理  摩托车防盗报警器的电路如图1所示。SA是与点火锁开关联动的锁控开关，SB是随车头锁开启的锁控开关，SQ是水银位置传感控制开关。继电器K与单向晶闸管VS1等组成自锁开关电路，控制报警电路电源；“555”时基集成电路A与R2、R3、C等组成无稳态自激多谐振荡电路，通过VS2控制摩托车电喇叭HA发出断续的报警声。 等待报警状态时，因只有电源开关SA接通，而SB（车头锁锁死时相当于断开）、SQ均处于断开状态，此时VS1无工作电压，K不吸动，整个报警电路无电不工作。当车头锁被打开时，SB随之自动接通，VS1通过R1从电源G的正极获得触发信号，VS1导通，K通电吸合，其常开触点KH接通报警电路，使电喇叭HA发出断续报警声。转换触点KZ的常开触点闭合，相当于将SB自锁，此时即使将SB断开（即锁上车头锁），电源仍处于接通状态，只有断开SA，警报声方能被解除；在KZ动作时，其常闭触点还同时切断了发动机点火电路，使摩托车无法启动。如果窃贼未打开车头锁，而搬动摩托车，随着SQ的瞬间导通，报警电路同样会按上面方式工作。 电路中，单向晶闸管VS2的关断，是借助摩托车电喇叭HA的自身结构完成的，因电喇叭发声是通过振动膜实现的，振动膜上连着使喇叭断续通电的自动触点开关。而VS2的控制极触发电压，则是由A和R2、R3、C组成的典型无稳态自激振荡电路来提供的。其工作过程为：当电路刚接通电源时，由于C来不及充电，故A的低电位触发端第2脚处于低电平，导致输出端第3脚为高电平。此时VS2控制端经限流电阻器R4从A的第3脚获得触发信号，VS2导通，HA通电工作。当电源经R2和R3向C充电达到电源电压的2/3以上时，与C正极相连的高电位触发端第6脚获得触发信号，A复位，其输出端变为低电平，VS2阻断，HA停止发声。此时，A内部放电管导通，C经R3和放电管（第7脚）放电，当C两端电压降到电源电压的1/3时，A的第2脚获得低电平触发信号，第3脚又变为高电平，A内部放电管又截止，C再次经R2和R3充电，过程周而复始，形成振荡，并通过VS2控制HA发出有别于平常连续笛音的断续警报声。 |
