1.概述MS47SF5C是采用TICC2540设计的贴片 蓝牙4.0模块。它是一款高性价比、低功耗的片上系统(Soc)解决方案,适合蓝牙低功耗的应用,它降低了建立网络节点的成本。它有一个8051内核的 MCU的RF 收发器,FLASH程序空间、8KB RAM和其它功能强大的配套资源。它适用于低功耗系统、超低的睡眠 电流及运行时的低功耗。它有256K的FLASH空间与TI的蓝牙低功耗协议相链接,使其成为了高性价比单模低耗能解决方案。 产品特征 Ø 远距离:10-60米(空旷) Ø BLE协议栈深度优化,睡眠功耗1uA以下; Ø 传输速率2-5Kbps Ø 支持串口指令配置 Ø 无需 MFi 2.应用领域该模块主要用于短距离的数据无线传输领域。可以方便的和PC机的蓝牙设备相连,也可以与智能手机之间的数据互通。避免繁琐的线缆连接,能直接替代串口线。 ※ 健身器材设备,如跑步机,健身器等 ※ 医疗器械设备,如脉博测量计,心率计等 ※ 家用休闲设备,如遥控器,玩具等 ※ 办公用品设备,如打印机,扫描仪等 ※ 商业设备,如收银机,二维码扫描器等 ※ 手机外设配件,如手机防丢器等 ※ 汽车设备,如汽车维修仪等 ※ 其它人机交互设备 3.电气参数 参数 |
测试值
|
备注
|
|
2.0-3.6V
|
直流
|
工作频率
|
2400-2483MHz
|
|
频率误差
|
+/- 20KHz
|
Null
|
发射功率
|
-23~+4dBm
|
可调整
|
接收灵敏度
|
-93dBm
|
Null
|
接收电流
|
19.6mA
|
标准模式
|
发射电流
|
24mA
|
发射功率为0dBm时
|
睡眠功耗
|
1uA以下
|
Null
|
遥控距离
|
10-60米
|
BER<0.1%,空旷
|
天线
|
50ohm
|
Null
|
模块尺寸
|
19*15*2mm
|
Null
|
存储大小
|
256KB
|

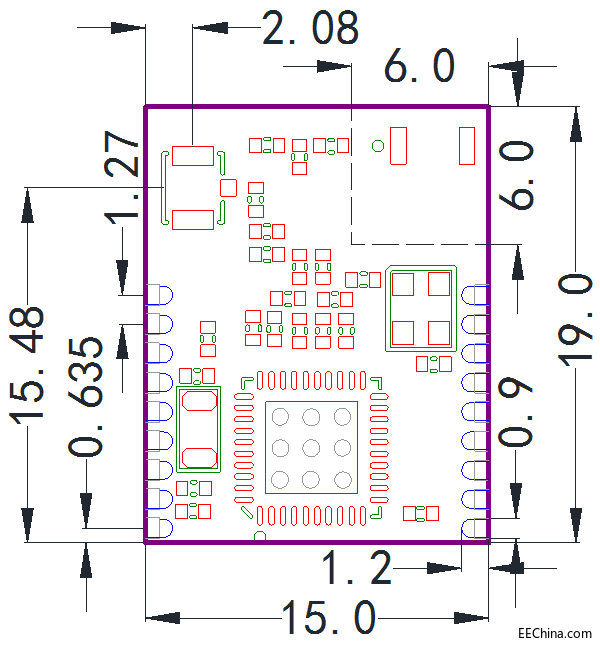

| 4.模块尺寸图5.脚位定义
引脚名称 |
引脚定义
|
功能描述
|
备注
|
+3V
|
|
电源正极
|
|
GND
|
|
电源负极
|
|
RESET_N
|
|
复位管脚
|
|
P0.2
|
BRX
|
串口(UART)接收
|
蓝牙模块的RX
|
P0.3
|
BTX
|
串口(UART)发送
|
蓝牙模块的TX
|
P2.0
|
SLP
|
睡眠 /唤醒
|
睡眠为高电平(或悬空),唤醒为低电平
|
P2.1
|
|
指示灯
|
低电平有效,睡眠状态(灭灯)、空闲状态(一秒闪烁一次)、工作状态(常亮) 空闲状态:只广播 工作状态:连接
|
P0.5
|
RST
|
恢复出厂值
|
低电平有效,按下五秒后恢复出厂值
|
P0.4
|
BRDATA (根据需求选用)
|
模块接收到数据输出信号
|
0:模块接收到数据发送到主机,主机接收模块数据 1:模块无数据发送到主机,或模块数据发送完毕之后,会将此信号置1
|
P1.6
|
BTDATA
|
模块发送数据输入信号
|
作为数据发送请求(用来唤醒模块) 0:主机有数据发送,模块将等待接收来自主机的数据,此时模块不睡眠 1:主机无数据发送,或主机数据发送完毕之后,应该将此信号线置1
|
深圳云里物里科技股份有限公司 联系热线:0755-21038160 微信公众号:Minewtechnologies
|
