和利时PLC与Flash存储设备进行自由口通讯方案
发布时间：2010-12-9 12:32
发布者：techshare
|

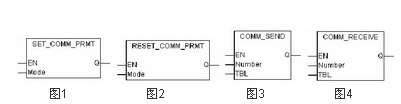

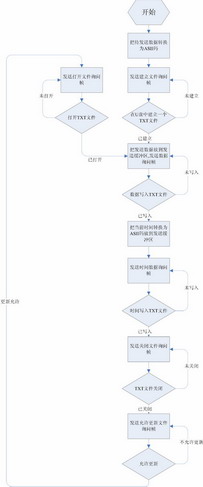

1、引言 和利时LM系列PLC是杭州和利时公司自主研发的小型一体化PLC产品。LM系列PLC具有可靠性高、指令丰富、通讯能力强等特点。其支持六种编程语言，包括LD、IL、FBD、SFC、ST、CFC，能够适应多种PLC编程基础的人群。一些大的控制系统具有很多现场设备，其中一部分现场设备可能不支持标准的通讯协议，但是还需要与第三方控制设备进行数据通讯，任何一个厂商的PLC都不可能支持所有现场设备的数据通信协议。如何实 PLC与非标准协议的第三方设备进行互联呢，LM系列PLC推出了自由口的通讯方式，可以实现与任何协议的第三方设备进行互联。本文介绍的是LM系列PLC通过自由口与 Flash存储设备进行数据通讯。 2、LM系列PLC的通讯方式 LM系列PLC支持多种通讯方式，如Profibus DP、以太网、自由口通讯。LM系列PLC的CPU模块本体集成了一个RS232通讯口和一个RS485通讯口，RS232和RS485支持标准的Modbus RTU、LM专有协议和自由口通讯协议。用户可以用图程序设定通讯口的协议、通讯速率、数据位、校验、发送数据和接收数据。下图为和PLC自由口相关的功能块指令。  图1为设定自由口通讯速率、数据位、校验的指令；图2为恢复Modbus RTU和LM专有协议的指令，同时也可以设定通讯速率、数据位和校验；图3为数据发送指令；图4为数据接收指令。同时软件中有CRC校验的功能块指令，可以进行数据校验。也可以通过ST语言方便的编写校验程序。以计算CRC 校验码为例，下面是变量声明部分： FUNCTION_BLOCK Generate_CRC VAR_INPUT pData  OINTERTO BYTE; byteCounter:WORD; END_VAR VAR_OUTPUT CRC_Code:WORD; FINISH:BOOL:=FALSE; END_VAR VAR Reg16: WORD; j: BYTE; i: WORD; mval: WORD; temp_byte: BYTE; flg: WORD; END_VAR 以下是ST语言的程序代码部分： Reg16 := 16#FFFF; mval := 16#A001; FOR i:=0 TO byteCounter-1 BY 1 DO temp_byte:=pData︿; pData:=pData+1; Reg16:=（Reg16 XOR temp_byte）; FOR j:=0 TO 7 BY 1 DO flg := 0; flg:=（Reg16 AND 16#0001）; Reg16 := SHR（Reg16,1）; IF （flg = 1） THEN Reg16:=Reg16 XOR mval; END_IF; END_FOR; END_FOR; CRC_Code:=Reg16; FINISH:=TRUE; 3、数据存储系统的设计 该PLC控制系统是应用在节能汽车上，通过PLC对液压回路的控制使汽车达到降低油耗的目的，在该车的试验阶段，需要把运行过程中的一些过程数据进行记录。当时提出了三种设计方案，第一种方案是对PLC进行改造，在内部增加一条FLASH芯片，修改PLC的底层程序，实现数据的存储；第二种方案是通过GPRS收发器把数据上传到远程PC；第三种方案是通过自由口与U盘读写模块进行通讯，把数据实时写入U盘中。我们对运行环境进行了现场考察和反复研究，在可靠性、稳定性、方便性等方面做了大量工作，权衡利弊，最终选择了方案三进行实施。 Flash存储设备首先要配置各项参数，包括接口方式、功能设置、通讯速率等，如图5所示：  图5 模块配置 PLC进行压力、流量、速度等一些参数的采集，并把数据转换为ASII码的形式进行实时存储。然后通过自由口对U盘读写模块发送指令，U盘读写模块对发送的指令进行响应，并完成相应的读写U盘操作。系统要求在每组数据后面进行时间记录，所以PLC在每次数据发送的同时把时间写在文件中，程序流程图如图6所示：  图6 程序流程图 4、结论 经过长时间的应用证明，数据存储系统的稳定性很好，这种数据存储的实现方式大大节省了系统的成本，且实现起来较为方便，可以大力推广。可见，LM系列PLC的自由口应用起来相当灵活，可以方便的和第三方设备进行通讯。 |
