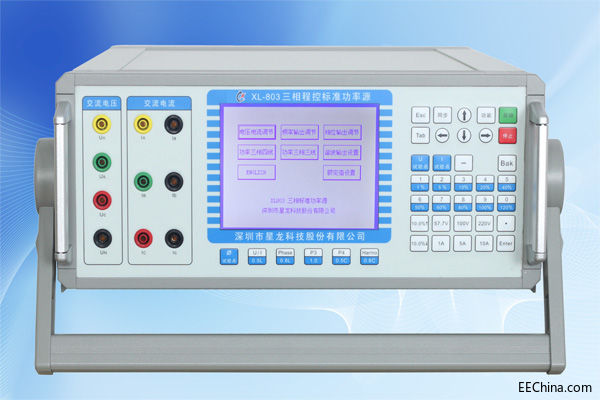

三相程控标准功率源XL-803系列是基于1.2 G MAC的DSP、大规模的FPGA、高速高精度的DA以及高保真功率放大器构成的新一代高精度标准功率源。适用于电力系统的电测、热工、远动、调度等需要测量、检验及高精度标准信号源的电力部门和企业，也适用于其它需要高精度标准信号源进行测量、检验的场合。 三相程控标准功率源XL-803系列可以输出工频（40Hz～65Hz）频率、相位及幅度可调的高精度电压电流，是非常高精度的可调电压电流标准源。可以输出非常纯净的正弦电压电流，其失真度不超过0.1％，典型值为0.03％。XL-803系列的电压电流输出有着非常高的输出稳定度，典型值为0.004％RD。因此其非常适合用于需要高精度检验校准的工作场合，比如计量部门对于各种电压、电流、功率等电参数表计的检测。
主要功能 主要功能 | 功能描述 | 交流标准源输出 | 可以输出工频（40Hz～65Hz）频率、相位及幅度可调高精度电压电流，方便电力工作者研发、检定 | 变送器检定 | 用于电压、电流、功率检定 | 通讯功能 | 用于和PC以及其他的主控模块通讯，仅支持《程控电源接口协议》 | 电能校验功能 | 用于校验电能脉冲输入 | 分相频率输出 | 本装置的A、B相频率统一可调，C相频率可以独立可调，方便需要两个频率的用户，比如电力保护中的检同期装置 | 用户自定义功能 | 用户可自定义函数输出，但要求函数不含有直流分量 | 二次开发 | 用户可参考《程控电源接口协议》通过通讯口开发需要的各种功能 | 软件控制功能 | 配有XL-1000系列操作软件，只要开启装置电源并连接好通信线，即可在PC机上随意控制，方便快捷 | 当地功能 | 配有320*240 液晶显示、40个按键，方便当地操作 | 告警功能 | 当装置发生异常时，系统会自动启动保护程序，伴随有声音或界面弹出提示，此时用户应断电查找故障原因并排除，比如电压对地短路、电流开路输出 |
技术特点 Ø 可以输出纯净的，失真度在0.03％（典型值）的正弦功率信号。 Ø 可以在基波上叠加各次谐波输出。 Ø 频率输出从40Hz～65Hz任意可调，分辨率0.002Hz，准确度0.002Hz。 Ø AB相为一个频率基准，C相是一个单独的频率基准，因此可以分相变频。 Ø 相位0～360度任意可调，可以方便模拟各种供电情况，甚至反送电的情形。 Ø 强劲的带载能力，可以带容性、感性、阻性负载或者复合类型负载，且负载调整率优于0.01％RG。 Ø 极佳的温度稳定性，核心器件为温度系数小至1PPM的军工级产品，可以在室外的温度环境下保证输出的精度。 Ø 采用32位MCU+DSP处理器，功能强大灵活。 Ø 工频每周波高达50000点的波形捏合，内部信号输出无需滤波器进行平滑滤波，保证了波形的精确输出，使得系统可以输出精确的谐波，也使系统拥有极佳的谐波失真度指标。 Ø 可通过一个RS232方便和PC相连，拓展其他功能。 Ø 完善的过流、过压、过热、短路、开路、过载保护。 Ø 硬件PID，响应极快，负载的改变不会引起输出的丝毫波动。 Ø 320*240液晶显示，中文界面，操作简单。 Ø 开放通讯协议，方便二次开发（RTU/FTU/用电管理终端/公变计量终端的出厂自动检定）。 Ø 可带纯容性负载，结合PC软件可以检验电能表。
技术指标
| 精度（不同型号等级不同） |
| 长期稳定性 | | 准确度等级 | 0.02级、0.05级、0.1级 |
| 电压 | ±60PPM/年 | | 电压幅值精度 | 0.05%RG、0.1%RG（RG为量程） |
| 电流 | ±60PPM/年 | | 电流幅值精度 | 0.05%RG、0.1%RG（RG为量程） |
| 频率 | 0.1PPM/年 | | 频率误差 | 0.001Hz，分辨率0.001Hz |
| 输出功率 | | 电能误差 | 0.05%、0.1% |
| 电压 | 25VA | | 相位准确度 | 0.02度 |
| 电流 | 25VA | | 档位设置 |
| 输出稳定度 | | 电压 | 140V、280V、420V |
| 电压 | 0.01% | | 电流 | 0.2A、1A、5A、10A（20A） |
| 电流 | 0.01% |
设备选型
项目 | XL-803 | XL-803A | XL-803B | XL-803J | XL-803K | 精度等级 | 0.05 | 0.1 | 0.02 | 0.1 | 0.05 | 相数 | 3 | 3 | 3 | 3 | 3 | 电压范围 | 0~420V | 0~420V | 0~420V | 0~264V | 0~420V | 电流范围 | 0~10A（20A) | 0~10A（20A) | 0~10A | 0~6A | 0A～10A（20A） | 电流输出可并联 | 是 | 是 | 是 | 是 | 是 | 电压功率 | 25VA | 25VA | 15VA | 15VA | 25VA | 电流功率 | 25VA | 25VA | 15VA | 15VA | 25VA | 脉冲接口 | 2输入 | 2输入 | 2输入 | 2输入 | 2输入 | 人机接口 | 液晶、按键 | 液晶、按键 | 液晶、按键 | 液晶、按键 | 工控机 | 通讯接口 | 232串口 | 232串口 | 232串口 | 串口 | 串口、网口 | 外部触发输出 | 无 | 无 | 无 | 无 | 无 | 谐波输出 | 2～49次 | 2～49次 | 2～49次 | 2～49次 | 2～49次 | 直流输出 | 无 | 无 | 无 | 无 | 无 |
|
