三星Galaxy S拆解:揭示Super AMOLED触摸屏下的秘密

发布时间:2010-12-6 10:09    发布者:李宽
关键词: AMOLED , Galaxy
三星电子(Samsung)的Galaxy S智能手机在全球各地陆续上市后,取得不错的销售业绩。UBM TechInsights对这款手机进行了拆解,一窥其内部架构,以便了解除了Super AMOLED显示屏以外,这款手机还具备哪些特色,以致消费者对其爱不释手。

本文的拆解对象是Galaxy S系列的第一部手机GT-I9000。这款Android平台的手机在韩国刚上市的19天内,就创下了逾30万部的高销售量,相比iPhone的销售成绩毫不逊色。长期以来,韩国手机制造商的市占率一直受到苹果(Apple)或RIM这些智能手机巨擘的侵蚀──这些大厂不断推出各种新型智能手机,以满足消费者的需求。因此,三星手机热卖的消息,也振奋了韩国的手机制造商。

关键特色

GT-I9000在今年三月的CTIA Wireless大会上亮相时,这款三星“高端”智能手机所具备的纤薄轻巧外形就曾让与会来宾为之惊叹。

尽管1GHz处理器与500万像素摄像头的配置,确实为GT-I9000带来了能与市场上其它智能手机相竞争的优势。不过事实上,该手机最大的卖点在于其屏幕设计采用了Super AMOLED技术,三星公司最早采用该技术的手机是Wave。

首款搭载该技术的屏幕由三星电子自行制造。有别于目前其它手机的面板必须构建一个独立层来放置触控传感器的做法,三星电子首创了将触控传感器直接构建在面板上的做法。相较于现有触控屏设计,Super AMOLED技术将手机屏亮度提升了20%,同时降低了20%功耗与80%的阳光反射。

TechInsight的分析师认为这款Super AMOLED屏幕是一种改进型AMOLED面板,它不仅改良了触控面板的构建方式,还将显示驱动IC (DDI)与触控屏控制器(TSC)集成在一颗控制器中。

架构解析

在拆解这款Galaxy手机时,我们开始逐一确认并剖析这款智能手机的组成组件。GT- 9000的核心器件位于主电路板上的一个多叠层封装内,这个标示为KB100D00WM-A453的部件是双封装结构。其中一个封装中包含四颗三星的存储器裸片。其中一颗裸片是8Gb OneNand(KFG8GH6Q4M),另两颗是2Gb DDR SDRAM(K4X2G323PB)和1Gb DDR SDRAM(K4X1G323B),还有一颗1Gb器件需要更多验证才能确认具体型号。

其它器件包括三星1GHz Hummingbird(蜂鸟)处理器,以及可判读型号为S5PC110A01d的组件。UBM TechInsights也发现,该处理器使用了与iPhone 4中A4处理器相同的ARM A8 Cortex内核。

TechInsight 公司资深分析师Young Choi表示,在三星Wave与Galaxy S智能手机中使用Hummingbird处理器,证实了三星致力于成为应用处理器市场第一制造商的承诺;三星电子从2009年起自德州仪器(TI)手中获得了这一市场地位。Hummingbird处理器在多叠层封装中结合了OneNAND封装(Flex OneNAND)和低功耗DDR SDRAM,这使得三星能够为Galaxy S提供更具弹性的数据储存与程序代码储存空间。

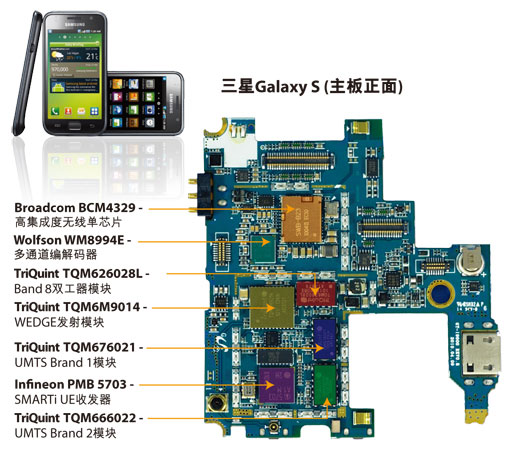

不过,Galaxy S与iPhone 4的相似之处还不仅仅在于采用相同的ARM核,获得iPhone 4和Galaxy S GT-I9000设计订单的公司还为这两款手机配置了类似的组件,在这方面,英飞凌(Infineon)再次成为优胜者,其基带处理器与收发器都进入了 Galaxy S。如同iPhone 4,GT-I9000也采用了英飞凌的X-GOLD 61x基带处理器。此外,GT-I9000还采用了PMB 5703 SMARTi UE收发器解决方案以实现EDGE/UMTS性能,该器件仍然是英飞凌的产品。

在GT-I9000 中还可发现TriQuint公司的四颗器件,其中,TQM676021与TQM666022是针对UMTS Band 1与2频带的集成线性功率放大器、双工器与发射器的多功能模块。TQM626028L是用于WCDMA/HSUPA Band VIII频带的功率放大器双工器模块。而TQM6M9014则是集成GMSK/8PSK WEDGE发射模块。

从其它主要的器件来源看,博通(Broadcom)仍以集成蓝牙(Bluetooth2.1)与FM接收器的BCM4329 802.11n器件胜出。至此,博通的这颗器件已经被四款重量级移动设备所采用,除了Galaxy S以外,还包括三星Wave、iPhone 4和iPad。此外,博通另一个集成了BCM4751 GPS接收器的GPS解决方案也被用于Galaxy S中,如同BCM4750被用于iPad与iPhone 4。

三星对智能手机市场的雄心从不曾停歇,面对苹果、宏达电(HTC)与RIM等竞争者,三星正使出浑身解数,期望在2010年底前稳住其在智能手机市场10%以上的占有率;为了达到这一目标,三星将其雄心壮志寄托在Galaxy S智能手机上。


图1:三星Galaxy S的最大特色在于屏幕设计采用了Super AMOLED技术。

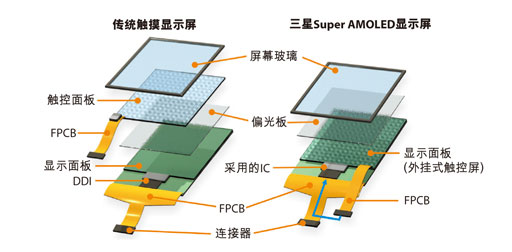

图2:传统触控屏幕以及三星Super AMOLED屏幕的差异。

作者:UBM TechInsights 技术市场分析师Allan Yogasingam
