基于Au1200的无线车载多媒体终端硬件设计
发布时间：2010-12-2 20:55
发布者：conniede
|

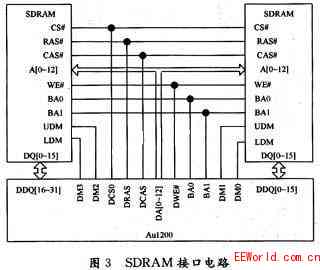

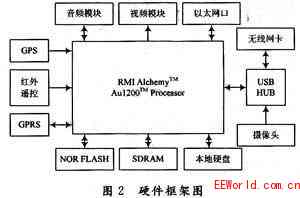

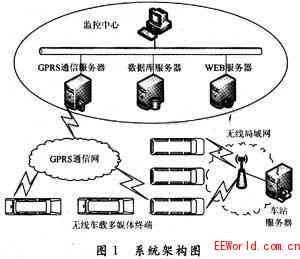

1 引言 随着我国汽车产业的兴起，相关的车载电子产品需求量日益增长，已成为时下汽车产业和电子产业的研发热点。在“娱乐、舒适与安全”的发展主题下，车载信息多媒体产品正演变为一个融合多种新兴技术的大平台。 本文介绍的无线车载多媒体终端集通信、娱乐与安全控制于一体，采用32位MIPS微处理器Au1200，具有系统集成化、功能多样化、技术一体化和通讯网络化等特点，很好地满足了车载信息多媒体技术发展的要求，可广泛应用于铁路、地铁、客运汽车等交通系统。 2 系统概述 系统采用客户端／服务器端架构，由无线车载多媒体终端、车站服务器、监控中心及通信网络组成。系统架构如图1所示。  无线车载多媒体终端的主要功能如下： 无线数据传输 车辆返回终点站时，车载终端通过802.11a／b／g无线网卡与车站无线AP建立通信链路，自动向服务器传送播放结果文件，并下载播放列表和多媒体文件到本地硬盘。 远程监控管理 车辆在线上行驶时，利用GPS技术，以短消息或GPRS数据通讯方式将车辆的位置、速度等信息发送到监控中心，监控中心的控制命令也通过GPRS网络发送到车载终端，进行实时信息交互。 多媒体文件播放 可根据用户输入进行相应操作，如播放、停止、暂停、播放进度调节、音量调节等。 3 硬件设计 终端选用AMD公司的Alchemy Aul200为主控芯片。这是一款基于MIPS架构，具有强大音视频处理能力的嵌入式CPU，其丰富的外围接口及低功耗特性可为车载电子产品提供理想的设计方案。终端硬件框架图如图2所示。  该终端主要包含存储模块、多媒体处理模块、无线通讯模块、USB接口模块。以下分别介绍几个模块的电路设计。 3.1 存储模块 系统存储模块由动态存储器、静态存储器和本地存储器构成，其设计基于Aul200芯片的存储器接口特性。 3.1.1 动态存储器设计 Aul200 片内具有DDR SDRAM存储控制器。为满足应用需求，系统采用两片NT5TU32M16AG并联构建32 b的动态存储器系统。每片NT5TU32M16AG的存储容量为8 Mb×16 I／O×4 bank，数据宽度为16 b，主要作为系统程序的运行空间。其接口电路如图3所示，两芯片共用片选信号、读写信号和地址线，其数据输出合成为32 b的数据总线。  3.1.2 静态存储器设计 本设计采用1片TE28F128J3C NOR FLASH作为静态存储器。该芯片数据宽度为16 b，存储容量为16 MB，主要用于存放bootloader、操作系统、文件系统以及应用程序。通过连接FLASH的CE0#与Aul200的RCS0#，将FLASH映射到Aul200存储空间的基地址0xBFC00000处。系统上电或复位时，将从该地址启动。 |
