真正的单片电机控制器dSPIN（ST）
发布时间：2010-11-23 13:36
发布者：嵌入式公社
关键词：
电机控制
|

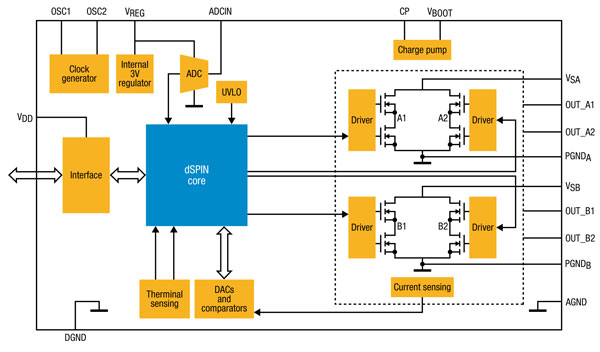

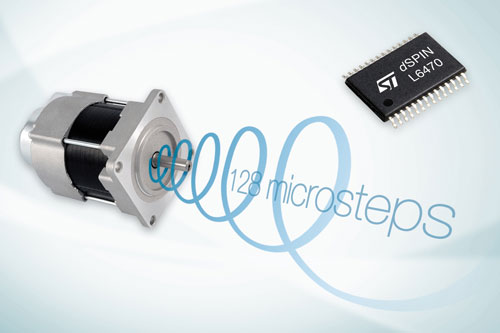

采用先进的独有制程，支持数字、模拟以及功率器件集成，实现尺寸更小、成本更低的系统设计，提供业界领先的性能 意法半导体（ST）推出具有更强功能的电机控制系统级芯片。新产品针对安全摄像头、自动取款机、自动售票机、舞台灯光、打印机以及自动售货机等应用所开发，让设备厂商以更低的成本实现反应更快的高性能电机驱动器。 ‘digital SPIN’（dSPINTM）采用意法半导体独有的BCD制程，整合了控制步进电机所需的数字控制、模拟测量、功率转换等各种电路。这是意法半导体dSPIN产品系列的首款单片电机控制IC，可帮助设计人员避免专门的软硬件设计工作、缩减元器件数量和印刷电路板空间以及加快产品上市时间。新产品采用硬件执行电机控制计算，控制电机只需微控制器提供加速、减速、转速以及目标位置指令，从而简化了软件设计，进一步释放微控制器的资源，以支持更多的差异化功能。 与竞争产品相比，除了在单片上整合更多的功能外，dSPIN还采用创新的电压模式控制演算法，确保电机极其顺畅平稳的运转。电压模式可实现全数字化电机控制，向电机相位馈入精确的正弦波形，达到每步128微步的分辨率。此外，新产品可以降低共振、机械噪音以及低速振动，在低速模式下还能降低转速和转矩波动。 意法半导体充分发挥模拟器件的优势，利用其先进的BCD制程在单片上集成过热保护、低总线电压保护、无功耗过流保护以及电机失步检测等丰富的功能，进而为当今要求最为严格的应用简化了整体保护解决方案的设计。 dSPIN的主要特性： • 扩展意法半导体的PowerSPIN电机控制解决方案系列 • 双低导通电阻RDS(ON) （0.28 Ω）DMOS全桥 • 标准SPI控制介面 • 7A最大输出电流（3 Arms） • 8V至45V的工作电压 • 可设置转速控制曲线和转子位置 • 无功耗式电流控制 • 低静态电流，低待机电流 目前dSPIN（产品型号L6470）目前已投入量产，采用散热强化型HTSSOP28封装（L6470H）。此外，意法半导体还将于2011年上半年推出采用PowerSO36 封装的产品。
|
