基于PXA270的移动天文观测系统设计

发布时间:2010-11-18 11:13    发布者:eetech
关键词: PXA270 , 观测 , 天文 , 移动
近几年来,随着人类文明社会的发展和人民生活水平的提高,越来越多的人渴望了解探知宇宙的奥秘。目前进行科普天文观测一般过程为:查天文历书、星图等确定星体位置;寻找合适观测地点(为避开城市灯光及污染等因素);不断调整望远镜,寻找欲观测天体;定位天体后架设摄影器材进行拍摄。整个观测过程中存在诸多不便,如天体在天空中不断运动,每次观测之前必须查阅相关资料确定天体位置,然而星历表厚重而不直观,简易星图由于天体运动的因素必须在指定时间进行观测;望远镜手工调整非常繁琐;拍摄不便。

为了解决上述问题而开发本系统。它的主要特点如下:通过计算,在屏幕上显示出当时当地星图,观测者无需携带天文资料,在屏幕上将观测内容实时显示出来,使观测者无须忍受长时间单眼观测的视觉疲劳,同时提高了观测效果;可对观测图像进行实时处理;可非常方便地拍摄、保存观测结果;可对结果进行一些图像处理,增强可辨性,系统自动记录观测日志,方便整理观测资料。

1 嵌入式开发平台介绍

本系统采用深圳亿道电子开发的一套基于IntelXScale PXA270处理器的Liod嵌入式开发平台。Liod开发平台得名手亿道电子的理念“Leading is our du-ty”,是一套功能强大的嵌入式开发平台,主频高达520 MHz,支持Intel Wireless MMX及Step Speed技术,超低功耗,超高性价比。核心板(XSBase270-Core)+底板设计(XSBase270-DVK-Ⅱ),扩展更灵活,应用更丰富。同时具有完善的功能接口,具有完善的Win CE/Linux双操作系统支持。本系统主要用到LCD触摸屏、全功能串口等。

2 系统硬件设计

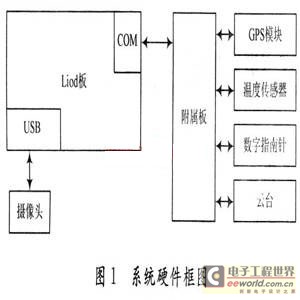

移动天文观测系统以Liod板为主控板,在此基础上扩展了相关电路,制成一块附属板,整体硬件框图如图1所示。

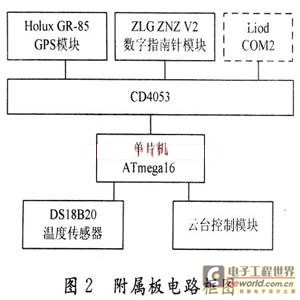

在本系统中,XScale与附属板通过串口相互通信,附属板与GPS模块、指南针模块的通信也使用串口,因此需要对附属板上的单片机串口进行复用,以实现所需功能。
使用CD4053模拟开关来实现串口复用功能,通过单片机的控制引脚切换不同的串口信号来源。

GPS采用了Ho1ux GR-85接收模块,具有快速追踪定位12颗卫星的能力,数据更新速率为1 Hz。GPS模块用来得到当地经纬度及准确时间的信息。

数字指南针采用了周立功ZNJV2模块,磁场测量范围为50 A/m,机首方向显示分辨率为2°,机首方向精度为3°,补偿后精度可达到0.5°,数字指南针模块用于安放望远镜时准确指向。
温度传感器采用DALLAS的DS18B20芯片,其分辨率为0.062 5℃,精度为0.5℃。温度传感器测量大气温度,用于计算大气折射率。

动力机构采用廉价云台机构,其内部为匀速交流同步电机,通过控制电机转动时间长短控制其所转角度。

3 天体视位置计算算法

天体的视位置是天文观测中最重要的一个数据。天体的视位置最初是通过查阅相关历书得到,这种查表求天体的视位置方法存在很大问题,主要是计算繁琐,效率低,定位的周期长,天体的数据量大,整本年历有大量数据,而且每年都必须进行数据更新。这种方法显然不能满足应用的需要。这里实现的方法是将天体的运动简化为数学模型,通过对数学模型中相对固定的参数进行运算,最终得出天体的位置,通过实验比对验证了这种方法的准确性和高效性。

星表就是通常所说的恒星坐标表,它由天体的视位置经过一系列的换算而得到星表历元平位置,在星表中载有恒星的赤道平坐标,坐标的周年变化和恒星的白行等。

FK5是由德国海德堡天文所编制的近年来人们普遍使用的一种绝对星表。目前,这种由星表求解天体视位置的方法已被广泛用于求解天文三角形中。

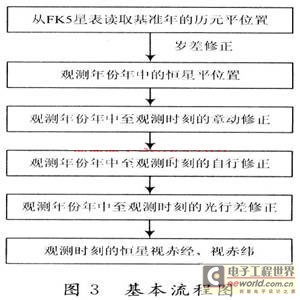

从FK5星表出发,经过与编制星表相反的步骤来求天体的视位置,通过对影响恒星视位置的各种因素,如大气折射、视差、光行差、岁差、章动、自行等误差的分析,给出计算恒星视位置的数学模型,其基本流程图如图3所示。





按照以上算法编写出相关函数库,主程序将相关变量如输入观测地点经纬度、欲观测星体等数据即可计算出星体视位置。FK5星表以文件形式存放。

4 视频数据采集及显示

图像数据的显示可以通过直接写屏来实现。Linux工作在保护模式下,用户态进程是无法直接使用显卡:BIOS里提供的中断调用来实现直接写屏,故Linux抽象出FrameBuffer。这个设备来供用户态进程实现直接写屏。 FrameBtlffer主要是根据VESA标准实现的,所以只能实现最简单的功能。

直接写屏的过程:

(1)打开一个FrameBuffer设备;

(2)通过调用mmap()把显卡的物理内存空间映射到用户空间;

(3)直接写内存。

由于直接写屏是直接对显存进行修改,同QT对程序界面的刷新并不协调,因此有时会出现显示上的瑕疵,为此使用另一种方法显示图像数据,即利用QT库中的QImage类来实现。

以上论述了如何进行采集及显示,但在实际的系统中存在多个任务,各个模块之间需要相互配合,如果简单地采用上述方法,由于视频采集的速度较慢,将会造成阻塞,影响系统性能,因此使用线程技术。

在视频设备初始化后开启一个采集线程,此线程不断采集新的视频数据,采集完一帧数据会改写状态变量;显示部分采用定时显示,每隔一段时间判断状态变量是否为“已采集完毕”状态,如果是则进行显示。由于需要耗时等待的采集过程在线程中运行,通过Linux系统的自动调度,系统运行十分流畅。

5 观测的结果

观测结果包括:拍摄到的图像、拍摄时所在地的经纬度、拍摄时间、大气温度及拍摄的星体名称等。存储时以文件的形式按时间存储,形成观测日志。

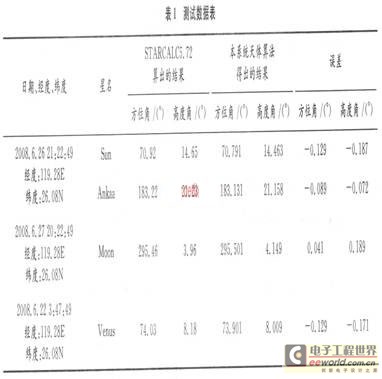

对天体视位置计算算法及望远镜实际指向进行了测试。天体视位置算法的测试是选择有代表性的四个天体(太阳、大鸟六、月球、金星),通过与专业天文软件 STARCALC的计算结果进行比对,衡量计算误差的大小。望远镜实际指向的测试采用现场测量的方法。使用的主要测试工具为计算机、量角器等,测试数据如表1所示。





从比较结果可以看出,由本系统的天体视位置计算算法得出的方位角平均误差为0.261°,高度角平均误差为0.155°,小于系统使用望远镜(物镜焦距360 mm,目镜焦距20 mm)视角6.35°,满足系统观测要求。

图4给出北京时间2008年6月27日20:22:49,在福州大学城(东经119.29°,北纬26.08°)对月球的观测图像;图5给出北京时间2008年6月22日3:47:49,在福州大学城(东经119.29°,北纬26.08°)对金星的观测图像。





6 结 语

经测试,系统工作正常,性能表现良好,达到了原设计目标。但是因为机械系统精度较差,选用的天文望远镜受价格约束,使本系统的总体表现受到一定影响。本系统稍加改动,亦可用于远距离视频监控、人造卫星接收、天线指向控制、太阳能电池板指向控制等领域。
