具有5-10W的高功率等级和低至0.0003Ω的极低阻值电阻（Vishay）
发布时间：2010-11-18 11:12
发布者：嵌入式公社
|

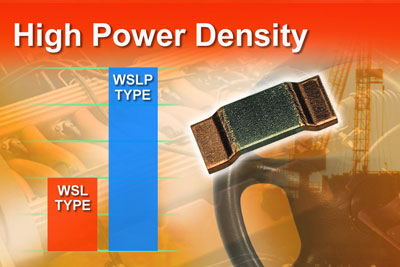

器件采用3921和5931外形尺寸，具有5W至10W的高功率等级和0.0003Ω的极低阻值 Vishay 推出两款新的采用3921和5931外形尺寸的表面贴装Power Metal Strip电阻 --- WSLP3921和WSLP5931，电阻具有5W～10W的高功率等级和低至0.0003Ω的极低阻值。 WSLP3921和WSLP5931电阻具有先进的结构，采用具有低TCR(<20PPM/℃)的固态金属镍铬合金或铜锰镍合金电阻体，以及特殊精选的稳定材料，从而使这些高功率电阻可以在-65℃～+170℃的工作温度范围内达到高功率的同时，仍然具有Power Metal Strip结构的卓越电气特性。
新器件令用于更高性能终端产品的高功率电路能够采用尽可能小的电阻。而且，WSLP3921和WSLP5931电阻的耐高温能力使其可以用在恶劣的高温环境中，而无须牺牲功率等级或电气性能。 这些电阻是所有检流、分压和脉冲应用的理想之选，包括开关和线性电源、仪表，以及引擎、防抱死刹车和气候控制等汽车电子控制装置中的功率放大器；用于石油、天然气钻井的井下测试测量设备等工业控制系统；以及HVAC系统的逆变器控制。 WSLP3921电阻的尺寸为0.394英寸 x 0.205英寸(10.0mm x 5.2mm)，最大高度为0.020英寸(0.5mm)，WSLP5931的尺寸为0.591英寸 x 0.305英寸(15.0mm x 7.75mm)，高度为0.020英寸(0.5mm)。专利的加工工艺使电阻具有0.0003Ω~0.004Ω的极低阻值，以及1.0%和5.0%的严格容差。 像所有Power Metal Strip电阻一样，今天发布的器件采用全焊接结构，使其具有卓越的电气性能。WSLP3921和WSLP5931提供0.5ηH～5ηH的超低感值及低热EMF(< 3μV/℃)。 新款WSLP Power Metal Strip电阻：
新款电阻现可提供样品，并已实现量产，大宗订货的供货周期为六周到八周。 |
