基于IR2161的低压卤素灯电子变压器
发布时间：2010-11-14 12:14
发布者：designer
|

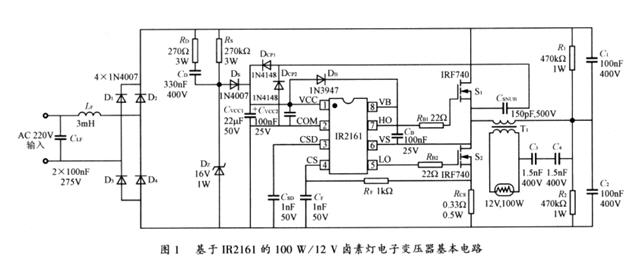

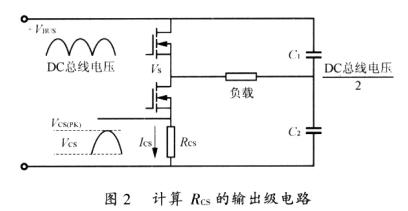

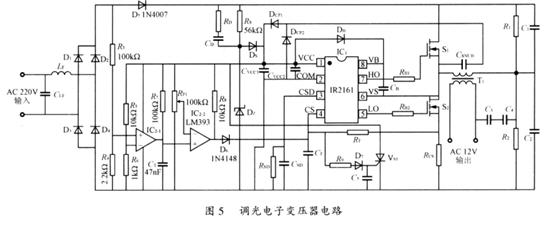

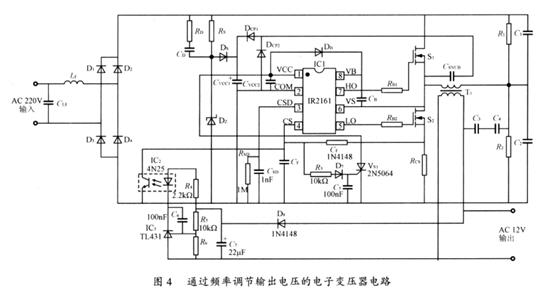

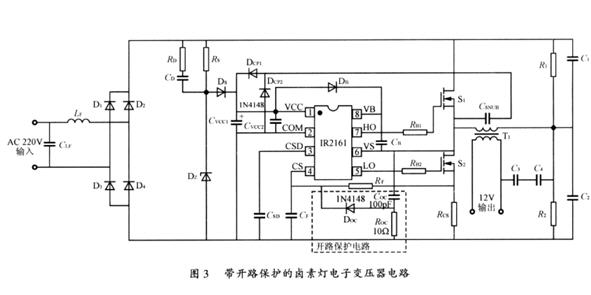

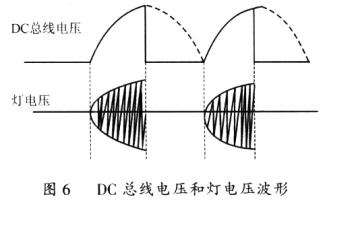

卤素灯也称为卤钨灯。卤素灯灯丝为钨丝，灯管内除充有适量的氩气，还充人了溴或碘微量卤素，故因此而得其名。卤素灯与白炽灯一样，属于热辐射光源。卤素灯的光效、寿命和显色指数均优于普通白炽灯，故在展示厅、商业厨窗、摄影、摄像、剧院、城市亮化等照明场合，有着广泛的应用，其作用是其它光源不可替代的。在全球电子镇流器市场，低压照明电子变压器占有10％的份额。 低压卤素灯额定工作电压大多仅为12V。若采用220V的工频市电供电，需使用笨重的铁芯(降压)变压器。采用电子变压器替代老式铁芯变压器，具有尺寸小、重量轻、节材、节电等优点。 低压卤素灯电子变压器与荧光灯电子镇流器一样，都是将工频转换为几十kHz的高频。在电路结构上二者十分相似，大多都采用半桥逆变拓扑。但是，由于卤素灯是一种电阻性负载，故卤素灯电子变压器与荧光灯电子镇流器比较，存在一些不同点，具体表现在以下几个方面。 1)卤素灯电子变压器不需要预热和触发启动时序； 2)卤素灯电子变压器DD总线电压是全波整流的AC线路电压，无需大容量滤波电容器； 3)卤素灯电子变压器的线路功率因数接近1，并且无需采用功率因数校正(PFC)； 4)输出是经隔离的高频低压，安全性好。 采用分立元器件设计和制作电子变压器，若使其具有保护功能和调光功能，需要增加很多元器件。基于IR公司生产的智能半桥驱动器芯片IR216l的电子变压器，无需可饱和磁环变压器，仅需用少量元器件，则可实现高性能和高可靠及调光功能。 1 基于IR2161的基本低压照明电子变压器电路 图1所示为基于IR216l的100W／12 V卤素灯电子变压器基本电路。  在接通工频市电电源后，桥式整流器通过Rs的电流除流入IC脚VCC上的启动电流外，其余的大部分电流对电容CVCC1充电。当IC脚VCC上的电压达到启动阈值(11．8 V)后，IC开始工作。一旦IC启动，由CSNUB、DCP1和DCP2组成的电荷泵电路为IC脚VCC馈送电流。自举二极管DB和电容CB为IC高侧驱动器电路供电。齐纳二极管DZ用作分流IC过剩电流，以防止IC损坏。 卤素灯灯丝电阻为带正温度系数，在室温下的“冷电阻”远小于灯工作时的“热电阻”。在灯启动时，会产生较大的浪涌电流，影响灯寿命。但IR2161提供软启动操作，可以避免浪涌电流产生。在灯启动期间，IR2161输出125 kHz的高频。由于系统中输出高频变压器T1初级漏感是固定的，在较高的频率下呈现较高的阻抗，初级绕组上的电压较低．致使变压器输出电压较低，灯电流较小，同时也避免了保护电路被触发。约经1 s的时间，电路以较低频率运行。在此过程中，IC脚3外部电容CSD上的电压从OV增加到5V。 当空载时，VCSD=OV，振荡器频率约60kHz。在最大负载下，VCSD=5V，振荡器频率约30kHz。当输出短路时，大电流流过半桥，被RCS感测。只要IC脚4(CS)上电压超过1V的门限电平持续50ms以上的时间，系统将关闭。如果负载超过最大负载的50％，IC脚4上的电压将超过O 5 V较低的门坎电压，在经0．5S之后，系统将关闭。不论是短路保护还是过载保护，都能自动复位。IR2161还提供过热关闭功能。当芯片结温超过135℃的过温度限制值时，半桥开关将停止工作，以避免MOSFET烧坏。 图2所示为计算RCS的输出级电路。在半桥中间点上的电压为DC总线电压的1／2。DC总线RMS电压与AC线路RMS电压相同，负载上的RMS电压为AC线路RMS电压的50％，通过RCS的电流为负载电流的一半。由于负载呈电阻性，电流波形为正弦包迹，半桥输出占空比为50％，在最大负载上RCS上的峰值电压VCS(PK)=O．4 V，通过RCS的RMS电流为  对于工作在VAC(RMS)=220 V交流线路电压下的PLOAD=100W的电子变压器，电流感测电阻RCS值为  关于输出变压器T1的选择程序如下。 1)在30 kHz和最大负载下，选择正确的磁芯尺寸，根据制造者提供的磁芯数据，确定最大容许功率。  2)计算初级绕组匝数。初级绕组最少匝数Np(min)可根据式(5)计算  式中：VPK为最高峰值总线电压，可取其为400 V； Ton(amx)为最大导通时间，其值可选取18μs； Bmax为最大磁通密度，单位为T，其值可从制造者提供的铁氧体材料工作在1 00℃时的曲线获得； Ae为磁芯有效截面积，单位为m2。 3)计算次级需要的匝数。次级绕组匝数NS可按式(6)计算。  式中：VO(RMS)=12V，VAC(RMS)=220 V。 IR公司在参考设计中采用Vogt或Kaschke公司环形磁芯，初级绕组78匝，次级绕组8匝，初级与次级绕组之间利用压塑分离器隔离。 2 增强功能的电子变压器电路 2.l 带开路保护的卤素灯电子变压器电路 在空载条件下，IC脚VS上的高dv／dt将引起MOSFET发生硬开关，导致MOSFFT过热，直至其损坏。为此，可以设置如图3所示的开路保护电路。在开路情况下，ROC上的峰值电压足以使二极管Doc导通，并对电容CF充电。只要CF上的电压超过IC脚VS上的短路保护门限电平，短路保护电路则被触发，IR2161则关闭。为防止MOSFET过热，IC将进入50ms导通和1 s关断的自动重新启动模式。    2．2 利用频率调节输出电压的电子变压器电路 如果电子变压器输出电压过低，会使灯光变暗；若输出电压过高(超过12V额定值的20％)，将缩短灯寿命。采用图4所示的电路提供了较好的解决方案。当输出电压过高时，在分压器电阻R6上的电压将超过IC3内部2．5V的参考值，光电耦合器IC2中光耦晶体管导通，将IC1脚VS上的电位拉低，致使工作频率升高。由于变压器T1初级漏感的作用，频率增加使输出电压降低。频率调节电路的加入，将使IR2161的短路关闭保护电路失效。为解决这个问题，加入了由VS1、G5、D7和R3组成的短路保护电路。在短路情况下，晶闸管VS1导通，将IR2161的VCC脚上的电压拉低到欠电压锁定门限电平(10．2V)以下，IC则关闭。 2.3 调光电子变压器电路 图5所示为调光电子变压器电路。其中，IC2为低成本开路集电极或漏极输出双比较器。由于IC2的加入需汲取电源电流，故IC1脚VCC外部电阻凤应由270 kΩ(3W)降低到56 kΩ。未经滤波的全桥整流输出电压通过R3和R4分压输入到IC2-1的同相端，IC2-1输出端电容CT上的电压为与AC线路电压半周期同步的锯齿波信号。该信号输入到IC2-2的同相端，IC2-2的另一个输入为电位器RP1分压的DC电压。IC2-2的输出为占空因数变化的矩形波。当IC2-2输出高电平时，通过D6将IC1脚VS上的电压上拉到短路保护电平以上，使IR2161关闭，变压器次级对灯不再施加电压。这种调光方案为后沿模式相位切断调光。通过调节RP1，可使卤素灯灯光从零到最大输出(即从O％到100％)变化，并且消除了灯闪烁。图6所示为DC总线电压和灯电压波形。 与荧光灯调光电子镇流器一样，卤素灯调光电子变压器同样可根据IEC929数字可寻址照明接口(DALI)总线通信协议，利用微控制器实现全数字调光，并且可利用同一个从属控制系统，控制多个电子变压器。  3 结语 基于智能控制器IR2161的低压照明电子变压器，仅需用较少量的元器件，则可以实现短路保护、过载保护、开路保护和过热保护及调光功能。 |
