脉宽调制开关电源控制IC
发布时间：2010-11-12 14:00
发布者：eetech
|

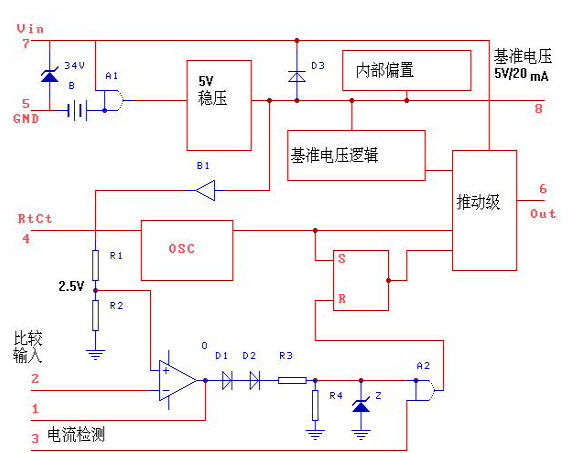

开关 电 源 这 个 名 字 我 们 大 家 都 不 会 感 到 很 陌 生。 常 见 的 计 算 系 统 电 源 录 象 机、 电 视 机 电 源 都 使 用 了 这 种 电 源 技 术。 但 是 常 常 会 觉 得 这 种 电 源 技 术 好 象 很 复 杂 根 本 不 可 能 自 已 制 作 此 类 电 源， 当 然 早 期 的 开 关 电 源 控 制 部 份 集 成 电 路 使 得 开 关 电 源 的 外 围 变 得 如 此 简 单 以 至 于 简 单 过 一 线 性 稳 压 电 源。 这 里 介 绍 的 是 sgs Thomson 公 司 生 产 的 新 型 系 列 集 成 稳 压 IC:UCX84X 之 中的 UC1842 与 系 列 中 的 其 它 IC 相 比， 它 们 的 内 部 电 路 结 构 基 本 上 是 一 致 的， 只 在 某 些 参 数 如 工 作 环 境 温 度 内 部 基 准 电 压 精 度， 最 大 占 空 比 系 数 等 方 面 有 所 区 别 所 以 原 则 上 此 类IC的 外 围 电 路 是 可 以 通 用 的。UC1842 为 脉 冲 调 制 (PCM) 的 开 关 电 源 控 制 IC。 其 封 装 为 8 脚， 可 谓 简 洁 说 明 了。 其 内 部 方 框 图 如 下：  现 介 绍 各 脚 功 能： 1脚 为 内 部 误 差 放 大 器 输 出 端； 2脚 为 误 差 放 大 输 入 端； 1与2 脚 之 间 接 有 反 馈 网 络 以 确 定 反 馈 放 大 器 增 益 与 频 响； 2脚 输 入 的 反 馈 电 压 将 与 基 准2.5V电 压 比 较 以 产 生 控 制 电 压； 3脚 为 电 流 传 感 器 输 入 引 脚， 当 由 电 流 传 感 器 送 来 的 电 压 超 过1V时 及 当 开 关 管 过 流 时 调 宽 脉 冲 就 停 止 输 出 这 样 就 保 护 了 开 关 管 防 止 意 外 损 坏。 4脚 为 接 定 时 电 阻 电 容 端 口。 由 外 接 的 电 容 电 阻 决 定 内 部 振 荡 器 振 荡 频 率：f=1.8/Rt*Ct； 5脚 为 接 地 端； 6脚 为 输 出 调 宽 脉 冲 端 口， 输 出 的 脉 冲 是 推 动 后 的 开 关 管。 其 驱 动 很 强， 达 到 +1A 或 -1A 。 在 负 载 叫 容 为 1000pF 时 上 升 下 降 时 间 仅 为 500S， 所 以 很 适 合 于 推 动VMOS管 7脚 为 电 源 电 压 输 入 端， 供 电 电 压 可 在10V-30V， 当 电 压 低 于10V时 停 止 工 作， 工 作 电 流 15mA， 功 耗 是 非 常 小 的， 因 此 工 作 稳 定。 8脚 为 其 准 电 压 输 出 端， 此 端 可 输 与 精 确 的 5V 电 压 输 出 电 压 可 达 50mA。 |
