基于AT89C51的音量控制电路与程序设计

发布时间:2010-11-4 12:10    发布者:eetech
关键词: AT89C51 , 程序设计 , 控制电路 , 音量
1 引言

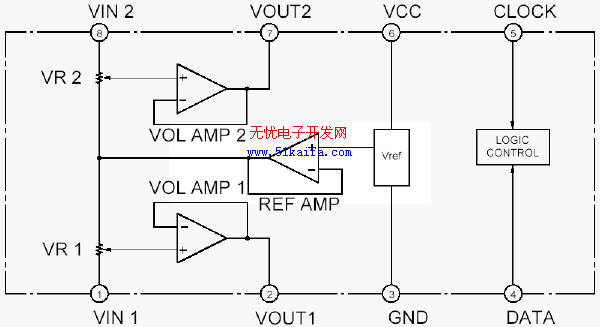

本文介绍的音量控制IC为M62429,市面上有很多类似的产品,例如:FM62429、CD62429、CSC62429等。其实,掌握了一两种IC的编程方法,稍作改动就很容易移植到其它产品上。M62429是日本三菱公司的音量控制IC,音量调节范围是0"-83dB,控制精度每步1dB,内部电路如图一(详见M62429的使用手册)。



图一 M62429内部电路

2 硬件电路

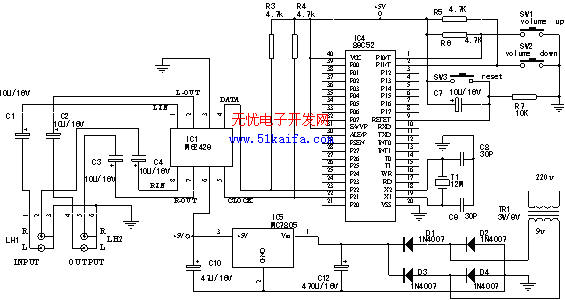

根据图一而设计的电路如图二。

图二中已省略了单片机与功放连接的其他电路,只剩下AT89C52的晶振部分、与M62429相关的电路、控制音量必需的按键电路等,加上电源之后,该电路可以独立工作。由于AT89C52真正的串口已用于其他用途,M62429的4脚(DATA)连至AT89C52的P2.2,M62429的5脚(CLOCK)连到AT89C52的P2.1。由这两个引脚(P2.1、P2.2)作为模拟串口与M62429通信,控制音量的数据便由这个模拟串口发出。

音频信号从LH1输入,其中L通道信号经过C1耦合到M62429 的1脚,被控制之后从2脚输出,再经C2耦合到LH2输出到后级进行放大。R通道信号经C4耦合到M62429的8脚,被控制后从7脚输出。经C3耦合至LH2输出到后级进行放大。在LH1处输入合适的音源,从LH2处就可以监听音量控制的情况。SW1为音量增加按钮。SW2为音量减小按钮,SW3为复位按钮。





图二 M62429与单片机的连接

3 软件设计

从M62429使用手册可知,送去M62429的控制数据DATA为11位。通常的用法如表一:

表一:M62429 常用的11位数据(DATA )结构





表一中D2"D8是根据音量的大小变化需要改变的数据,其中D2"D6的编码如表二,

表二 M62429音量衰减值与D2""D6的关系




从表二看出,D2"D6控制步长为4dB,需加上D7、D8(见表三)才能达到控制步长为1dB的要求。例如最大音量时衰减值为0dB,查表二,D2"D6数据为10101,查表三,D7,D8为11,所以D2""D8应为1010111,根据表一,D0"D10这11位数据为10101011111。同理,衰减值为-1dB时的11位数据为10101010111。由于AT89C51系列单片机处理数据是8位,由P2.2、P2.1组成的模拟串口无法一次完成11位数据的发送工作。我们只好把这11位数据分为两次发送,我们可以用先发送6位、后发送5位的方法(当然也可以用其他方法)发送。例如衰减0dB的数据10101011111,先发送前6位101010,后发送5位11111。由于AT89C51系列单片机数据为8位,我们可以在这些数据后面加上“0”,补足8位。那么,衰减0dB的一组数据就成为了10101000和11111000。把这组数据用十六进制数来表示的话,就是A8H,F8H。用同样的方法,可得出各个衰减值的数据。

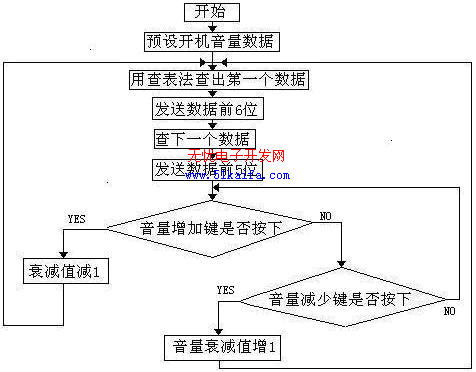

我们设计程序的思路是:根据开机预设衰减值,用查表法查出衰减数据,然后把数据发送出去,发送时先发第一个数据的前6位,再发送另一数据的前5位。由于M62429的控制范围是0dB"-83dB。在这个范围内,数字越大,音量越小。要增加音量,就要减少用于查表那个数字(程序中R4的值)。框图如图三。





图三 程序方框图

根据上述思路设计的程序如下:

ORG 00H

M429CK EQU P2.1 ;M62429时钟COLCK

M429DA EQU P2.2 ;M62429数据DATA

UPVOL EQU P1.0 ;音量增加按键

DOWNVOL EQU P1.1 ;音量减少按键

MOV SP, #10H

MOV R4, #20 ;开机预设衰减值

M62429: MOV A,R4 ;预设衰减值送A

RL A ;乘2

MOV DPTR,#TAB ;衰减数据表首址送DPTR

MOVC A,@A+DPTR;查出衰减数据

MOV 9H, A ;9H、R2为一组衰减数据的两个存放单元

INC DPTR ;指向下一个数据

MOV A, R4

RL A ;乘2

MOVC A,@A+DPTR ;查出另一个衰减数据

MOV R2,A

CLR M429CK

MOV A,9H

CALL IN6BYT ;发送前6位数据

MOV A,R2

CALL IN5BYT ;发送后5位数据

UP: MOV C, UPVOL ;检测音量增加按键

JC DOWN ;无按下,转测音量减少键

CALL DELAY ;有按下,延时去抖

MOV C, UPVOL ;再测

JC DOWN

JB F0,EEE ;音量已是最大转EEE

DEC R4 ;音量衰减值减1

CLR C

CJNE R4, #0, M62429;与音量最大值衰减0dB比较,未达最大,转M62429

SETB F0 ;己是最大,建立标志

JMP M62429

EEE: INC R4 ;音量衰减值增1

CLR F0

JMP UP

DOWN: MOV C, DOWNVOL ;检测音量减小键

JC UP

CALL DELAY

MOV C, DOWNVOL ;再测

JC UP

INC R4 ;音量衰减值增1

CLR C

CJNE R4, #83, BBB ;与音量最小值衰减83dB比较

LJMP M62429

BBB: JC M62429 ;R4<83 ,转M62429

MOV R4,#83 ;R4>83,需修正,保证r4里的值<=83

JMP M62429

IN6BYT: MOV R3,#6 ;发送6位数据子程序

本文创新点:1、程序中控制数据用查表法查得,使之控制方便,容易理解。

2、软件硬件结合紧密。
