基于51单片机的电子密码锁设计与应用

发布时间:2010-11-3 19:52    发布者:techshare
关键词: 51单片机 , 电子 , 密码锁
1.实验任务

根据设定好的密码,采用二个按键实现密码的输入功能,当密码输入正确之后,锁就打开,如果输入的三次的密码不正确,就锁定按键3秒钟,同时发现报警声,直到没有按键按下3种后,才打开按键锁定功能;否则在3秒钟内仍有按键按下,就重新锁定按键3秒时间并报警。

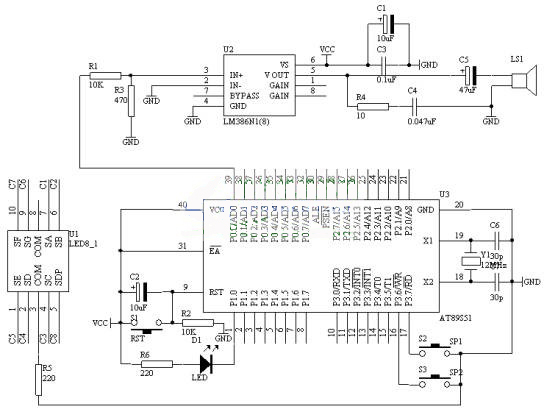

2.电路原理图



图4.32.1

3.系统板上硬件连线

(1). 把“单片机系统”区域中的p0.0/ad0用导线连接到“音频放大模块”区域中的spk in端子上;
(2). 把“音频放大模块”区域中的spk out端子接喇叭和;
(3). 把“单片机系统”区域中的p2.0/a8-p2.7/a15用8芯排线连接到“四路静态数码显示”区域中的任一个abcdefgh端子上;
(4). 把“单片机系统“区域中的p1.0用导线连接到“八路发光二极管模块”区域中的l1端子上;
(5). 把“单片机系统”区域中的p3.6/wr、p3.7/rd用导线连接到“独立式键盘”区域中的sp1和sp2端子上;

4.程序设计内容

(1). 密码的设定,在此程序中密码是固定在程序存储器rom中,假设预设的密码为“12345”共5位密码。
(2). 密码的输入问题:
由于采用两个按键来完成密码的输入,那么其中一个按键为功能键,另一个按键为数字键。在输入过程中,首先输入密码的长度,接着根据密码的长度输入密码的位数,直到所有长度的密码都已经输入完毕;或者输入确认功能键之后,才能完成密码的输入过程。进入密码的判断比较处理状态并给出相应的处理过程。
(3). 按键禁止功能:初始化时,是允许按键输入密码,当有按键按下并开始进入按键识别状态时,按键禁止功能被激活,但启动的状态在3次密码输入不正确的情况下发生的。

5.c语言源程序

#include <at89x52.h>

unsigned char code ps[]={1,2,3,4,5};
unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,
0x6d,0x7d,0x07,0x7f,0x6f,0x00,0x40};

unsigned char pslen=9;
unsigned char templen;
unsigned char digit;
unsigned char funcount;
unsigned char digitcount;
unsigned char psbuf;
bit cmpflag;
bit hibitflag;
bit errorflag;
bit rightflag;
unsigned int second3;
unsigned int aa;
unsigned int bb;
bit alarmflag;
bit exchangeflag;
unsigned int cc;
unsigned int dd;
bit okflag;
unsigned char oka;
unsigned char okb;

void main(void)
{
unsigned char i,j;
p2=dispcode[digitcount];
tmod=0x01;
th0=(65536-500)/256;
tl0=(65536-500)%256;
tr0=1;
et0=1;
ea=1;

while(1)
{
if(cmpflag==0)
{
if(p3_6==0) //function key
{
for(i=10;i>0;i--)
for(j=248;j>0;j--);
if(p3_6==0)
{
if(hibitflag==0)
{
funcount++;
if(funcount==pslen+2)
{
funcount=0;
cmpflag=1;
}
p1=dispcode[funcount];
}
else
{
second3=0;
}
while(p3_6==0);
}
}

if(p3_7==0) //digit key
{
for(i=10;i>0;i--)
for(j=248;j>0;j--);
if(p3_7==0)
{
if(hibitflag==0)
{
digitcount++;
if(digitcount==10)
{
digitcount=0;
}
p2=dispcode[digitcount];
if(funcount==1)
{
pslen=digitcount;
templen=pslen;
}
else if(funcount>1)
{
psbuf[funcount-2]=digitcount;
}
}
else
{
second3=0;
}
while(p3_7==0);
}
}
}
else
{
cmpflag=0;
for(i=0;i<pslen;i++)
{
if(ps[ i]!=psbuf[ i])
{
hibitflag=1;
i=pslen;
errorflag=1;
rightflag=0;
cmpflag=0;
second3=0;
goto a;
}
}
cc=0;
errorflag=0;
rightflag=1;
hibitflag=0;
a: cmpflag=0;
}
}
}

void t0(void) interrupt 1 using 0
{
th0=(65536-500)/256;
tl0=(65536-500)%256;

if((errorflag==1) && (rightflag==0))
{
bb++;
if(bb==800)
{
bb=0;
alarmflag="alarmflag;
}
if(alarmflag==1)
{
p0_0="p0_0;
}

aa++;
if(aa==800)
{
aa=0;
p0_1="p0_1;
}
second3++;
if(second3==6400)
{
second3=0;
hibitflag=0;
errorflag=0;
rightflag=0;
cmpflag=0;
p0_1=1;
alarmflag=0;
bb=0;
aa=0;
}
}

if((errorflag==0) && (rightflag==1))
{
p0_1=0;
cc++;
if(cc<1000)
{
okflag=1;
}
else if(cc<2000)
{
okflag=0;
}
else
{
errorflag=0;
rightflag=0;
hibitflag=0;
cmpflag=0;
p0_1=1;
cc=0;
oka=0;
okb=0;
okflag=0;
p0_0=1;
}
if(okflag==1)
{
oka++;
if(oka==2)
{
oka=0;
p0_0="p0_0;
}
}
else
{
okb++;
if(okb==3)
{
okb=0;
p0_0="p0_0;
}
}
}
