51单片机的多机同步复位电路设计
发布时间：2010-11-3 19:51
发布者：techshare
|

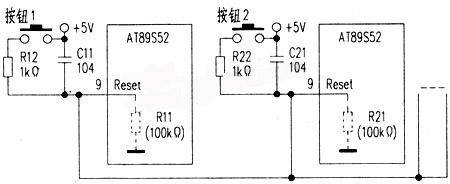

51单片机复位电路设计计算方法．即首先根据不小于2个机器周期的要求选择电容和下拉电阻，以满足上电复位启动要求；然后，根据下拉电阻与上拉电阻的分压原理，选择上拉电阻，满足手压按钮复位的要求。 利用51单片机芯片内部的100kΩ下拉电阻，即使选用最低的1MHz晶振，单机复位启动电容容量也只需要670pF。将n台机的RST端子连接在一起进行多机同步复位时．各电容电阻相当于并联，电容容量增加为n倍，电阻阻值减小为1／n，时间常数不变。因此按照单机复位设计的上电复位电路可以为多机同步复位所使用。附图所示电路中，电容取104，即100nF，一般可行。 当多机同步手压按钮复位启动时，只有一只上拉电阻起作用，相当于多个下拉电阻并联后与一个上拉电阻分压。以10台机器同步手压复位为例，机内10只100kΩ下拉电阻并联后的阻值为10kΩ，外接上拉电阻阻值取lkΩ，电源电压按5V计算，分压为4.5V，高于CMOS电路最低高电平3.5V．能够可靠实现多机同步手压按钮复位启动。 该多台51单片机同步启动电路的特点，一是充分利用了51单片机芯片RST引脚内部的100kΩ的下拉电阻，二是所用电容容量小。笔者进行过实验，当电容值小到5pF时单片机仍然能启动。因此，选104的电容，启动安全可靠。 本多台单片机可以同在一地，也可以身处异地，只要用2根电源线和1根复位线．就能实现远程多机同步启动。 目前．基于MCS－51内核的51单片机品种很多。本电路是按照AT8951系列单片机设计的。该电路也适用于其他51单片机．只是可能需要适当减小电阻值和加大电容值.  |
