高速PCB设计系列基础知识14｜原理图后处理

PCB设计中，当在Capture CIS中完成原理图设计后，多需要对原理图进行后续处理，如进行DRC检查、元件自动标号回注及属性更新，并进行网络表的创建。

只有电路原理图形成网络表，才可以将数据正确的传递，绘制的电路图才可以顺利导入PCB Editor中。

本期重点讲述

▼▼

原理图后处理

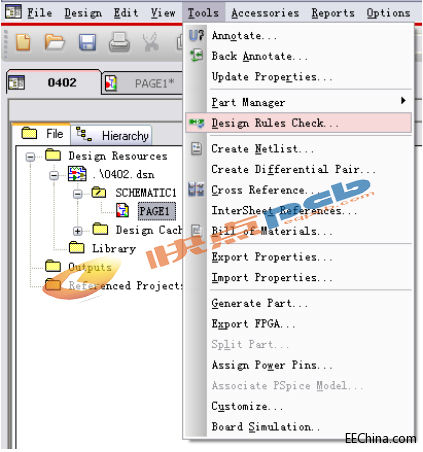

1.DRC检查：在项目管理器中，点击原理图，执行Tools/Design Rules Check命令对原理图进行DRC检查。

然后弹出Design Rules Check对话框，在对话框中进行选择性DRC检查。

2.元件自动编号：在原理图DRC检查无误后，需要对原理图的元件进行自动编号，一般在设计完成后要对元件重新全部编号，以防止漏标、重标的情况。

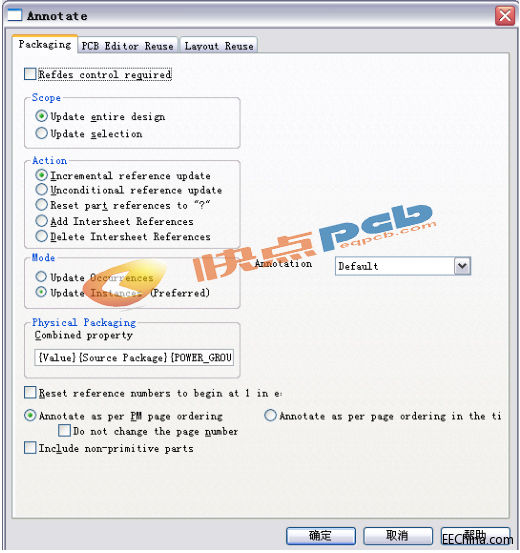

执行Tools/Annotate命令，弹出Annotate对话框，以设置元件自动标号基本信息，点击 “确定”即可完成元件自动标号。

3.回注：如果已排序的电路不太符合要求，需要从PCB的元件变化传递到原理图设计中的元件变化时，需要用到回注指令。

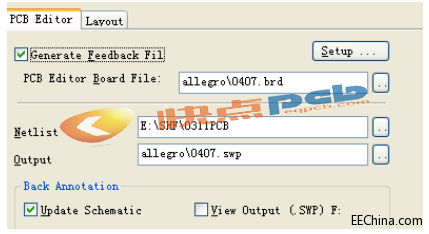

执行Tools/Back Annotate命令，则可以弹出Backannotate对话框，可以完成回注。

4.元件属性更新：有些元件有着自己的特殊属性，就需要更新原理图中元件的属性。

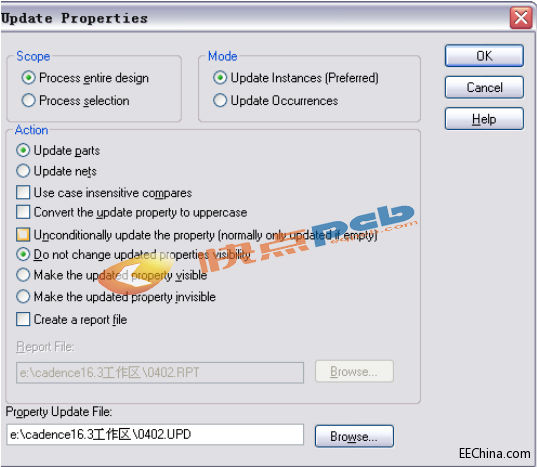

执行Tools/Update Properties弹出Update Properties对话框，则可对相应范围的元件属性进行更新。

5.创建网络表：要设计电路板，就必须先创建网络表，这是原理图与PCB Editor之间数据传递的根本。

执行Tools/Create Netlist命令，进入网表创建界面，而后点击确定，则可以创建原理图对应的网表。

6.生成元件报表：Capture CIS提供两种元件报表，一是元件清单BOM，讲述原理图元件构成；二是交互参考表，讲述元件所在元件库和存放位置。

（1）元件清单：执行Tools/Bill of Materials，弹出Bill of Materials对话框，则可生成元件清单；

（2）交互式参考表：执行Tools/Cross Reference Parts命令，弹出Cross Reference Parts对话框，则可生成交互参考表。

7.属性参数输入输出：原理图设计中，设计者可以通过属性参数文件来更新元件属性，其过程是，首先将元件属性参数输出到一个属性参数文件，然后对该文件进行修改，完成属性修改后再将该文件输入至原理图，即可完成元件属性更新。

（1）输出属性参数文件：执行Tools/Export Properties弹出该对话框，即可输出所需元件属性文件；

（2）输入参数文件：执行Tools/Import Properties命令，选择更新了的元件属件文件，则可完成元件属性更新。

以上便是PCB设计中原理图后处理的步骤。经过以上这些步骤，就可以正确地创建原理图，并生成原理图的网表，这样进入PCB Editor中执行File/Import/Logic，导入原理图网表，则可以开始对原理图对应的PCB电路板进行布局布线了。
