基于RTOS的涡喷发动机数字控制系统
发布时间：2010-11-1 14:01
发布者：eetech

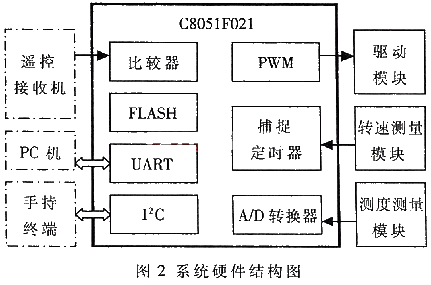

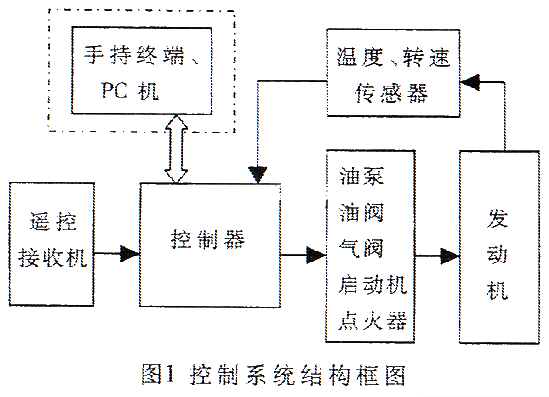

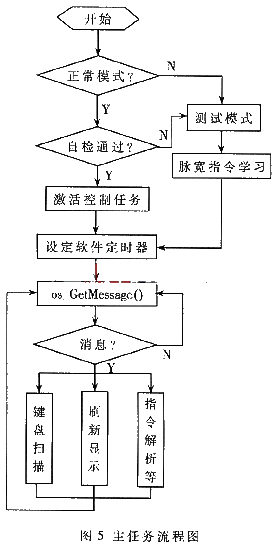

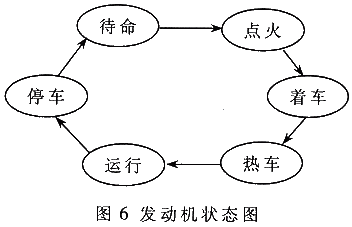

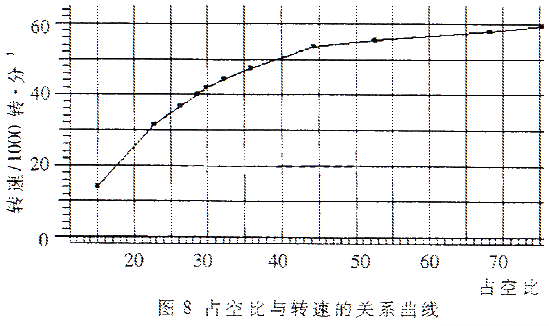

与活塞发动机相比，涡轮喷气发动机（以下简称涡喷发动机）在推重比方面的优势无可争议。如果将之微型化，将使小型无人飞行器获取较高的速度和载荷能力。因此，研制微型涡喷发动机在军用和民用领域都有深远的意义。目前，美、德、丹麦等国家都有相当成熟的微型涡喷发动机产品，已成功应用到航模和无人机上。但在国内，无论是发动机本身还是其控制系统，都属于较新领域。 本文针结国产某系统发动机，设计了基于C8051F021和MicroStar RTOS的微型涡喷发动机通用控制系统。它以处理器为核心，集传感器、伺服机构、人机接口为一体、体积小、重量，提供了与主控系统的指令接口和与地面测试设备的检测接口，功能完善。 微型涡喷发动机计算机控制系统的整体结构如图1所示。 控制器接收遥控接收机（或主控计算机）发出的PCM(Pulse Coding Modulation，脉冲编码调制)形式的推力和起停指令，驱动油泵、油阀、点火器等伺服机构，实时测量发动机的温度和转速，完成自动点火、加速、减速、转速稳定、超温超速保护等控制功能，并将状态参数通过RS232总线实时发送到PC机。通过手持终端，可修改系统参数。  为了便于系统调试和测试发动机性能，还开发了运行于Windows平台的实时检测软件ECU1.0(Engine Control Unit,Version1.0)。 1 硬件设计 C8051F021单片机是美国Cygnal公司推出的一款高性能8位SOC单片机。主要有以下优点： （1）采用了流水线技术，峰值处理速度可达25MIPS,远远高于其它51单片机。 （2）具有12位8通道逐次比较式ADC，数据转换速率可达100ksps。 （3）具有4K字节的片上RAM和64K字节的Flash程序存储器。在本应用系统中，无需扩展存储器。 （4）可提供五路可编程的PWM控制信号。 （5）丰富的定时器资源，具有五个硬件定时器。 （6）提供I2C总线控制模块和两个UART口。 （7）片内FLASH支持IAP（在应用可编程）。因此，不常修改的数据如配置参数、查询表等可直接存放于片内的FLASH内，而不需外扩非易性存储体。 C8051F021单片机具有丰富的片上硬件资源及高运算速度，对本控制系统，几乎不需扩展即可满足控制系统对硬件资源的需求并有较大裕量。图2为系统硬件结构图。  1.1 转速测量模块 发动机的转速采用红外对管来测量。发动机轴上钻有一通孔，安装时使发送-接收管的连线通过该孔。发动机每转一周，红外接收管会导通两次。由于通、断状态是渐变的，再加上普通红外管开关速度较低，在发动机高速运转（可达120000RPM）时，接收管输出的脉冲信号幅值很小，而且上升沿/下降沿较为平缓，单片机无法准确识别，必须加以整形。整形电路如图3所示。 信号通过电容C6耦合至运放AR1的同相输入端，（以2.5V为参考点）进行高倍数放大，以保证即使在高转速下，脉冲的峰-峰幅值也接近5V供电电压。运放AR3用于实现回滞比较器，提高抗干扰能力，其输出信号至单片机T4EX脚。利用定时器4的边沿捕捉功能可方便地测出相邻脉冲间的时间间隔，从而换算出速度。  1.2 温度测量模块 发动机体内的温度是发动机安全、可靠工作的重要指标。由于发动机较小，考虑到装配的方便，以尾喷管的温度表征发动机的工作温度。 试验表明，尾喷管的温度最高可达900℃。出于测温范围、成本等方面的考虑，选用镍铬-镍硅（Ni,Cr,Si）热电偶作为测温元件。镍铬-镍硅热电偶具有良好的线性度，测温范围为0～1000℃。由于发动机对温度测量精度的要求并不苛刻，采用热敏电阻进行温度补偿。 1.3 PWM驱动模块 系统中气阀和点火器、启动电机和油泵电机等伺服机构采用PWM方式控制。启动电机、齿轮泵的工作电流较大，可达14A.宜选用过流大且导通电阻小的MOS管或压降小的肖特基二极管。本系统选用过流为120A、导通电阻7.5mΩ的MOS管。但试验表明，MOS管工作温度仍然较高，故采用两片并联驱动方式。一路PWM控制单元的原理图如图4所示。 电阻R6的主要作用是当无控制输入信号时（如线路故障、单片机复位过程中），MOS管保持关闭，伺服机构不动作。MOS管开通时，通过Q4对MOS管输入电容快速充电；关断时，MOS管的输入电容通过D3和Q3快速放电。采用上述具有较高开关速度的电路，可有效减少MOS管的发热量。 1.4 系统通讯总线 I2C总线成本低廉，连线简单，并有一定的抗干扰能力，同时可连结多个器件，故选用I2C总线用为系统通讯总线。手持终端、信号灯均通过I2C总线与系统板连接，并由串转并芯片PCF8574驱动。 2 系统软件 本系统主要完成发动机控制任务与人机接口任务。直接采用处理器开发软件时，由于时间上的并存，这两个任务处理将严重耦合。此外，与人机接口相关的函数调用必须设计为非阻塞模式，否则，当出现诸如I2C总线等故障时，控制流程无法继续向下执行。 PTOS能合理地分配处理器资源，使多个任务在宏观上达到并行运行的效果，可大大降低任务间的耦合，提高系统的可靠性。即使某个任务长时间被阻塞，也不会影响到其它任务。因此，采用RTOS进行软件开发更为简单和可靠。本系统采用MicroStar RTOS V1.0。MicroStar RTOS是针对中低档单片机而设计的嵌入式实时操作系统内核。它同时支持按时间片轮转、按优先级抢占、二者结合共三种调度策略，具有完善的任务管理功能可提供定时、延时服务，支持消息、信号（Signal）通讯机制，支持临界代码段保护，提供二进制、计数型信号量（Semaphore）同步对象等，支持Bottom-half中断管理机制。 本控制器选用按优先级抢占调度策略，系统时钟周期设定为2ms。共创建了三个用户任务：人机接口主任务、控制任务以及与PC机通讯任务。 2.1 MicroStar RTOS在51单片机上的移植 由于51单片机内核上的原因，为了代码优化，Keil C51编译器采用一些独特的方法，与ANSI C编译器相比，有较大的差异。因而相对于其它硬件平台，在51单片机上移值MicroStar RTOS时修改较多，主要包括以下几类： （1）Keil C51不仅有数据类型，还有存储类型，因此为系统变量添加了存储类型修饰符。 （2）默认情况下Keil C51对未能在寄存器中分配的临时变量采用静态分配策略，许多系统函数因此而不可重入，必须对这些函数添reentrant函数来强迫编译器在模拟栈中分配临时变量。 （3）除了硬件堆栈外，Keil C51编译器在软件上实现了模拟栈，因此在堆栈保护中需加入对模拟栈的保护。 （4）修改os_cpu.h文件中的INITIAL_STACK任务堆合适初始化宏、改写os_Schedule调度函数等。这一点与其它平台无异。  2.2 人机接口主任务 人机接口主任务主要负责系统自检、键盘扫描、液晶显示、指令解析等，其流程图如图5所示。 主任务有测试和正常两种运行模式。在开机按特定键或系统自检失败时，将进入测试模式。测试模式中拥有系统参数设定、脉宽指令学习、测试各路伺服机构的权限，但不具备运行发动机的权限。正常模式下仅具备运行发动机的权限，但不能修改任何参数，以降低对系统参数意外改写的风险。在激活控制任务之前，主任务将进行包括程序代码校验、配置参数校验、温度传感器检查等的软硬件模块检查。这些措施均能提高系统的可靠性。 MicroStar RTOS提供周期性定时服务。主任务通过os_SetTimer设定一个50ms的键盘扫描定时器、一个100ms的LCD显示刷新定时器。当定时时间到时，定时器会给任务发送消息。调用os_GetMessage获取消息后，调用键盘处理函数和显示函数来分别处理与之对应的消息。 2.3 控制任务 一次完整的发动机运行可分为如图6所示的几个阶段。控制任务按这些阶段循环进行，任一阶段内出现异常状况，任务都进入停车状态。具体阶段为： （1）待命阶段。发动机的状态满足运行要求，等待以PCM码方式输入的启动命令。规定以大车指令对应的脉宽为启动命令。 （2）点火阶段。电机转速在设定的上下限内波动，助然丁烷气阀打开，向发动机体内注入易燃气，同时开启点火器对气体加热，当气体点燃使尾喷管温度升高到设定值时，认为点火成功。 （3）着车阶段。油泵开始工作，供油量逐渐增大，点火器、气阀、启动电机先后关闭，发动机转速开始加速。当转速和温度均超过设定值时，认为着车成功。 （4）热车阶段。发动机成功着车之后，不宜立即投入工作，需在慢车（怠速）状态下持续运行一段时间。 （5）正常运行阶段。PID控制算法投入运行。 （6）停车阶段。油泵停止运行，启动电机会根据温度间歇性地开启，在有利于发动机散热的条件下，尽可能地节省电能。  3 控制律设计 按控制内容划分，微型涡喷发动机的控制项目分为以下几类： （1）过程控制。使发动机迅速、稳定、可靠地完成过渡工作状态、包括启动控制、加速控制、减速控制。启动控制保证发动机正常点火和顺利启动。加速控制的目的是在发动机不超温的前提下，改变供油量，使加速时间尽可能缩短。减速控制使收油门时减油不致过猛，防止燃烧室贫油熄火。 （2）推力控制。目的是给发动机提供所需的推力。飞行器空中飞行时发动机推力不易直接测量，但发动机转速能够表征发动机的推力，故通过转速控制实现推力控制。 （3）安全控制。目的是保证发动机安全、可靠地工作。包括超温保护、超速保护、电池电压欠压保护等。 3.1 启动控制 启动时间越短越好，因而发动机增速要快。简单地提高供油量虽然可以提高发动机的增速，但容易因过度“富油”而超温。“富油”现象是指当供油量增速过快时，由于发动机的惯性大于油泵的惯性，使发动机转速增量相对落后，吸入空气相对油量不足，以致燃油燃烧不充分，严重时，发动机体内的温度会急剧上升，尾气中会出现火苗，这种现象对发动机极为有害。为减轻“富油”现象，在着车边程控制中引入温度和升温速度反馈。当温度超过警戒值或者升温速度超过警戒值时，供油量将停止增加。  3.2 转速控制 转速控制采用工程上常用的位置式数字PID控制算法。对本系统而言，控制量为油泵的PWM占空比。占空比为负值是没有物理意义的，需在PID的输出之上加入工作点，使输出在工作点上下调整。转速控制框图如图7所示。 其中，F（N0）为工作点产生函数，表示指令转速N对应的占空比参考值，即工作点，通过试验来获取，软件实现时采用查表法和线性插值法。限幅环节保证油泵占空比既不会小于怠速时的占空比，以避免熄火；也不会大于设定的最大值，以避免过速危险。油门加速度限幅环节一方面限制了加油速度，防止因加油过快而超温；另一方面限制了收油速度，防止因收油过快而贫油熄火。油门加速度限幅简单地实现了加速控制和减速控制。 由于油泵占空比与发动机转速间的非线性关系（如图8所示），采用了分段PID方法，即不同阶段采用不同的PID参数。单就Kp而言，由图可看出：在低转速段，曲线的斜率陡，转速对占空比的变化敏感，Kp取值较小，避免了超调过大和振荡；而在高转速段，曲线上升非常平缓，Kp取较大值，以提高响应速度。同样地，为取得较好的性能，Ki、Kd在不同的转速段也应取不同的值。在本系统中共分为三段。 4 系统测试 本系统已进行了多次台架试验。试验中，被控对象选用国产500牛推力的某型涡喷发动机，原始数据利用运行于PC机平台上的ECU V1.0通过串行口获得。  4.1 检测软件ECU V1.0 为便于系统调试和测试，自行开发了软件ECU V1.0。它能将发动机各种参数实时记录下来，以曲线方式动态地显示出来，以便分析各个参量间的相关性，并具有发送控制命令、报警等辅助功能。图8、图9均由该软件生成。 4.2 测试结果 试验表明，在控制系统的作用下，发动机能很好地跟踪转速遥控指令。图9给出一次由18000RPM至23000RPM的推杆操作中指令和转速的曲线，图中虚线为指令，实线为速度，两条曲线基本吻合。 微型涡喷发动机控制系统在我国还是一个较新的领域，笔者在此方面作了较为深入的探索。试验中控制系统能可靠稳定地工作，达到了工程样机的水平。 |
