效率高达98%、无需散热器的同步升压型控制器LTC3786（LTC）
发布时间：2010-11-1 11:32
发布者：嵌入式公社
关键词：
同步升压
|

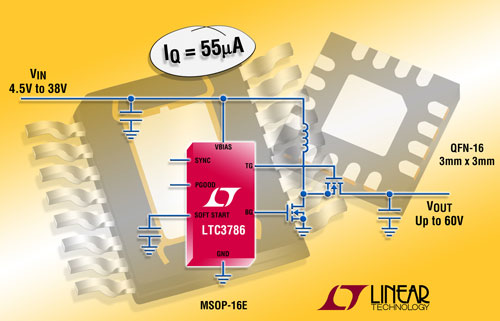

凌力尔特公司 (Linear Technology Corporation) 推出同步升压型 DC/DC 控制器 LTC3786，该器件以一个高效率 N 沟道 MOSFET 取代了升压二极管。这样就可以去掉通常在中高功率升压型转换器中所需的散热器。在输入电压可能超过稳定输出电压的应用中，LTC3786 能保持同步 MOSFET 连续接通，以便输出电压以最低功耗跟随输入电压。LTC3786 的 55uA 低静态电流延长了电池供电应用在备用模式时的运行时间。这个控制器能以高达 98% 的效率从 12V 输入产生 24V/5A 输出，从而非常适用于汽车、工业和医疗应用，在这类应用中，升压型 DC/DC 转换器必须具有小的解决方案尺寸并产生很少的热量。 启动时，LTC3786 在 4.5V 至 38V 的输入电压范围内工作，启动后直至 2.5V 都保持工作，并可调节高达 60V 的输出电压。强大的 1.2Ω 内置 N 沟道 MOSFET 栅极驱动器能快速转换大的 MOSFET 栅极，从而最大限度地降低转换损耗，并允许高达 10A 的输出电流。 LTC3786 具有可调的逐周期限流保护，并运用一个检测电阻器或通过监视电感器 (DCR) 两端的压降来检测电流。LTC3786 具有 75kHz 至 850kHz 的相位可锁定开关频率范围以及 50kHz 至 900kHz 的固定工作频率范围。此外，LTC3786 具有可调软启动，并在 -40°C 至 125°C 的工作温度范围内保持 ±1% 的基准电压准确度。 LTC3786 采用耐热增强型 MSOP-16 封装和 3mm x 3mm QFN 封装。千片批购价为每片 2.80 美元，有现货供应。如需更多信息，请登录 www.linear.com.cn/3786。
性能概要：LTC3786 • 高达 98% 的效率 • 在中高功率升压型转换器中无需散热器 • 可在 VOUT 高达 60V 时工作 • 4.5V 至 38V 的宽 VIN 范围，启动后直至 2.5V 都保持工作 • 55uA 低静态电流延长电池供电应用的运行时间 • 8uA 停机电流 • 强大的 1.2Ω 栅极驱动器 • 同步 MOSFET 的 100% 占空比能力 • 75kHz 至 850kHz 的相位可锁定频率范围 • 50kHz 至 900kHz 的可编程固定频率范围 • RSENSE 或电感器 DCR 电流检测 • 电流模式控制 • 在 -40oC 至 +125oC 的温度范围内具 ±1% 基准电压准确度 • 可编程软启动 • 电源良好输出 |
