高速PCB设计系列基础知识11|原理图绘制之元件的放置

发布时间:2017-2-21 11:49    发布者:板儿妹0517
关键词: 高速PCB设计 , 元件放置
在高速PCB设计中,用Design Entry CIS绘制电路图时,分为三个步骤:
放置元件、连接线路、放置元件说明
其中,放置元件是绘制原理图的主要部分。
因此本节重点讲述
▼▼
原理图绘制之元件的放置
▼▼

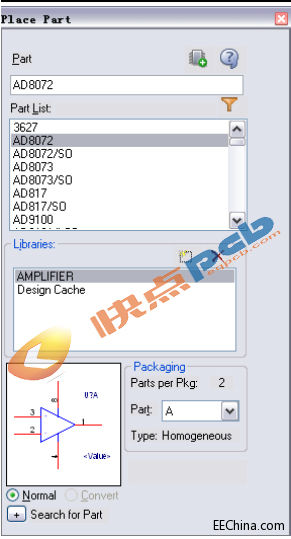

在新建的原理图绘制页面上,执行Place/Part命令,或者直接点击 1.1.png ,将弹出Place Part对话框。

在Place Part对话框中,选择元件库元件,当然,有时候需要添加或者删除设计者所需要的元件库,直接点击对话框中 2.1.png ,前者用以浏览和选择所需要的元件库,后者用以删除元件库。
在对话框中的Part List列表框中可选择添加元件,并且在Packaging中可以直观的看到元件符号。
电源、接地符号是比较特殊的符号,所以在Capture元件库中都存在这些符号。

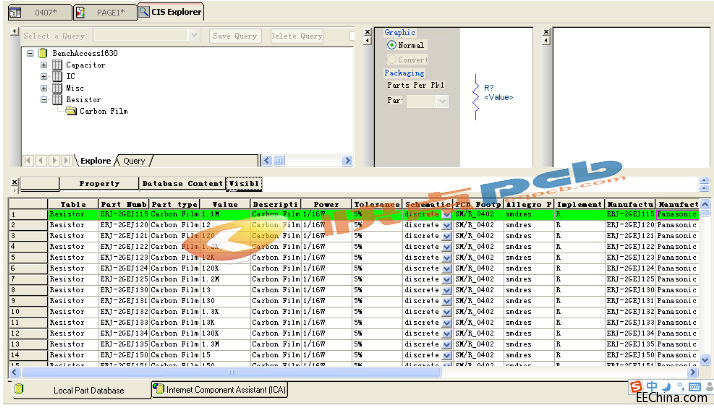

另外,右击原理图空白处,执行Place Database Part命令,弹出CIS Explorer-Place Database Part对话框,如下图:
2 拷贝.jpg

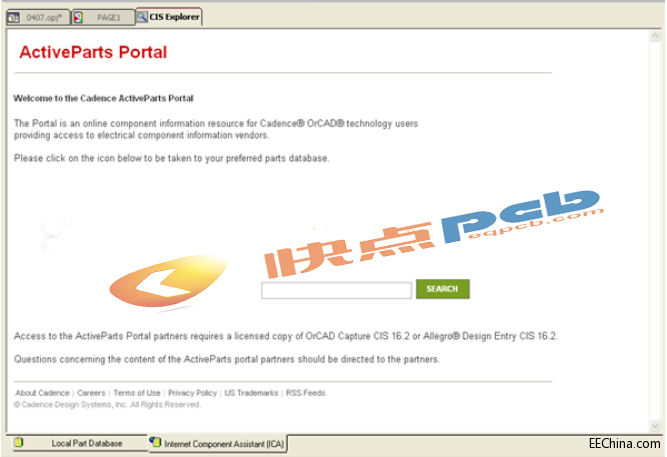

在Local Part Database标签下,可以查找软件自带元件库元件的全部信息,而在Internet Component Assistant(ICA)标签下可以在网络库中查找元件信息如下图:
3 拷贝.jpg

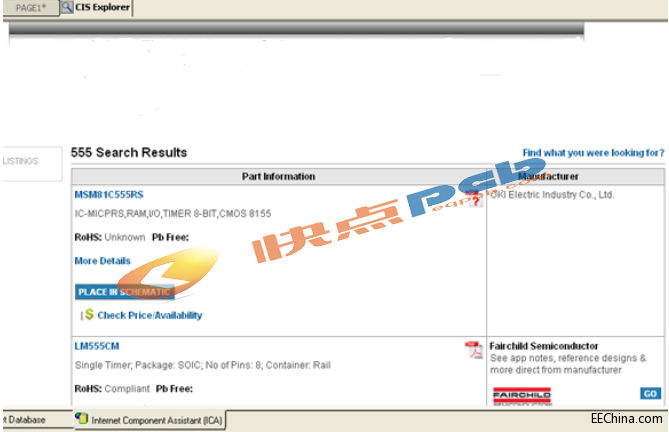

例如,输入555,点击Search则可在网络上查找所有名称中带有555的芯片,并提供芯片的详细参数设置。
4 拷贝.jpg
然后,设计者可以将这些网络元件放入元件库中,便于以后绘制原理图时可以重复调用。以上便是高速PCB设计中绘制原理图时元件的放置方法。
