大概讲一下电压型BUCK的工作原理，首先分压电阻对输出电压进行采样，经过PID得到误差信号，该误差信号和内部三角波进行比较，从而确定或调整MOSFET的占空比，框图如下。
基于这个框图，我们可以在仿真软件里面搭一个仿真模型，这些具体的参数一般都是按照某一颗特定芯片来设定的，像本例就是按照ST的L7987来设定的。
OK，然后设定仿真参数，一般是最小步长，和总的仿真时间，有些软件还需要设定收敛误差，PSIM不需要，最后运行，然后就可以得到你放置探头地方的电压/电流波形，大胆运行，电脑不会爆炸，有错误提示就去修改。
很快，我们就可以看到相关波形，上图中就有三角波载波（Vcarr），误差电压（Vm），MOSFET驱动信号（GD），电感电流（IL）等波形，这样基本上就能了解电压型BUCK是怎么工作的了。

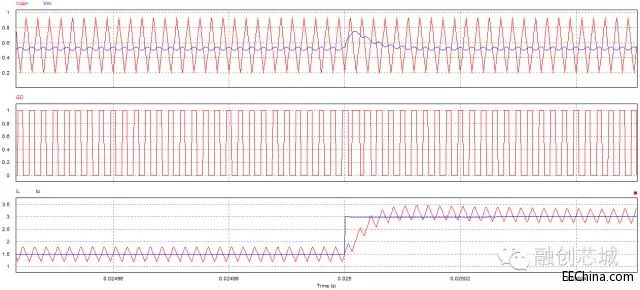

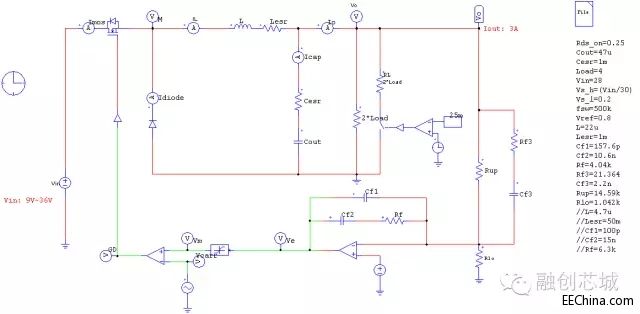

后续的，还可以加入一些动态的跳变，看各个信号的响应，下图是负载由半载跳跃到满载时的相关波形。

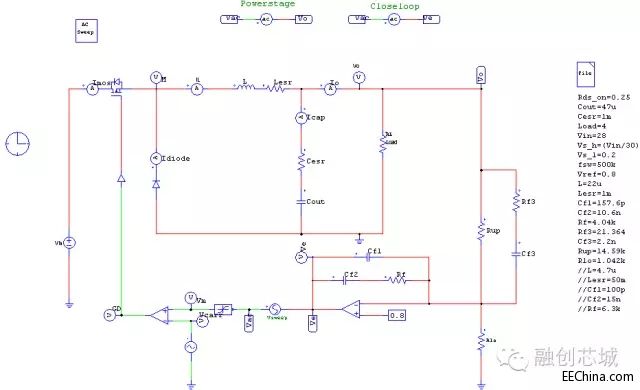

再后续，如果你对建模和回路控制也熟悉起来，还可以去看它的闭环特性，下图是一个AC sweep的setup。

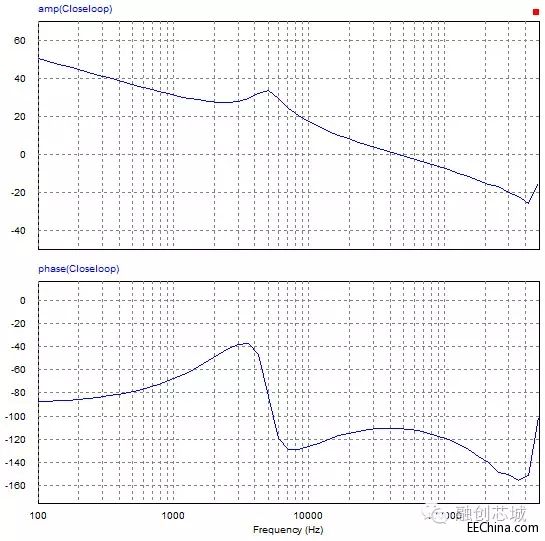

通过交流分析，我们可以得到整个闭环的波特图，这样就可以确定整个系统的稳定性，动态响应性能等。
