用AT89C系列单片机实现5英寸TFT-LCD的遥控
发布时间：2010-10-30 20:12
发布者：eetech
|

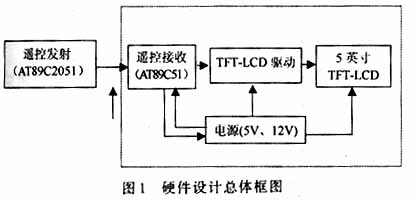

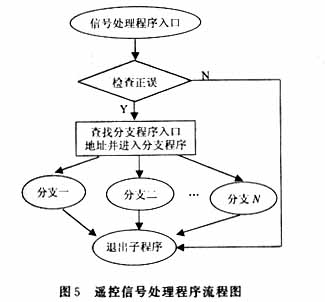

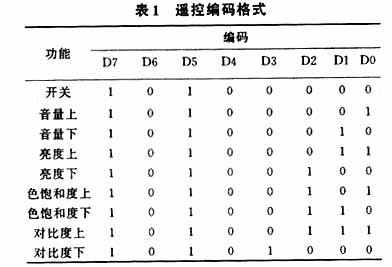

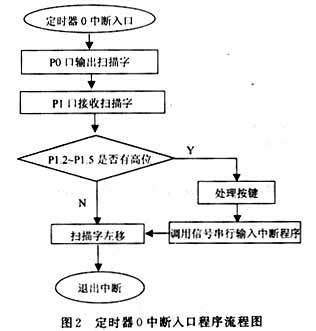

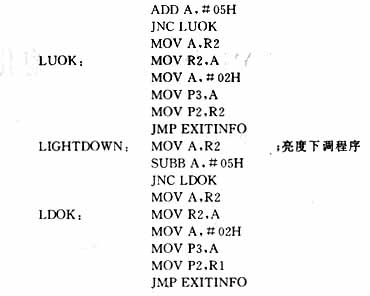

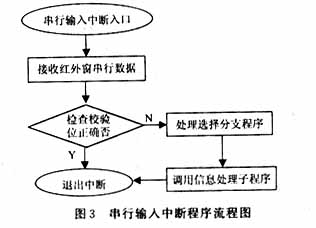

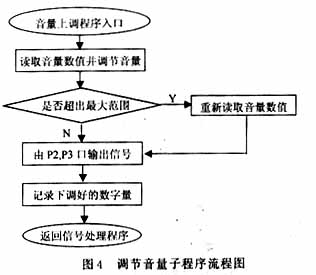

LCD由于具有薄、轻及功耗低的特点，已广泛应用在计算机显示器、VCD显示板、便携式医疗设备等工业和民用领域。在这些产品中，应用单片机能大大地提高其智能性、易用性，给人们的生活带来舒适和方便。本文采用美国Atmel公司的单片机AT89C2051和AT89C51，为5英寸的TFT-LCD设计了遥控系统。该系统主要由遥控发射、遥控接受、TFT-LCD驱动电路3部分组成，可以遥控TFT-LCD的电源开关、亮度、色饱和度、对比度和音量，并具有扩展功能。 1 硬件设计 硬件总体设计框图如图1所示。  1．1 遥控发射电路设计 遥控发射电路由AT89C2051单片机、键盘、红外发射电路和电源组成。这里选用4×4键盘，用于控制LCD的开关、亮度、对比度、色饱和度及音量。电源由2节5号（3V）电池提供。 1．2 遥控接收电路的设计 遥控接收电路由AT89C51单片机、键盘、红外发射电路及电源组成。因为主机（TFT-LCD）已有直流电源，AT89C51的电源可直接由主机引入。接收电路也使用4×4的键盘，上面同样有功能键控制LCD的开关、亮度、对比度、色饱和度及音量。 1.3 TFT-LCD驱动电路的设计 TFT-LCD的驱动电路由2个图像信号处理器芯片ADV7120和ADV724组成。ADV7120是一个图像信号的数模转换芯片，他将8 B的RGB数字信号转变成RGB模拟信号。经常使用在彩色图像视频系统中，是高质量图像处理和低成本相结合的D／A转换芯片。他由3个高速8 B视频D／A转换、1个稳定的TTL参数输入及1个模拟信号输出等组成。 AD724是一个低成本的RGB转换为NTSC／PAL用TTL方式。芯片工作电压采用＋5 V，不需要额外的滤波电路或线形延迟器。当AD724不工作时，他将关闭电源。 2 软件设计 2．1 遥控发射程序设计 （1）编码格式 采用8位二进制编码，其编码格式见表1。  8位编码中，前4位是校验位（0101），以减少误码率。P1．2～P1．5管脚与P3．2～P3．5管脚相对应接在键盘阵上，由P3口发出扫描电平，P1口接受后由单片机处理并由串口发出。扫描电平依次在P3．2～P3．5上发出高电位，8 ms为一个周期，时间由单片机的定时器控制。 （2）编程思路 主程序 单片机初始化，设置定时器／记时器工作在定时器方式下。定时器使用模式1方式。设置串口，允许中断。启动定时器0，等待定时器中断。 定时器中断程序 P3口输出扫描字，P1口接收扫描字。检查P2．2～P2．5是否有高字节，如果有则证明有按键信号并处理编码，然后串口输出，扫描字左移，然后返回中断。如果P2．2～P2．5无高位，即无按键，扫描字左移，返回中断。 2．2 遥控接收程序设计 （1）编程思路 遥控接收编程的思路与遥控发射编程的思路基本相同，当确定按键信息后，将调用信号处理程序，并由P3和P2口发出电信号。P3．5～3．7口输出接入到138译码器的3个输入口，4路D／A转换分别对应音量、亮度、色度和饱和度。P2口输出接到D／A的输入上。P2口输出的是8位调节偏移量，经D／A转换后，再经过加法运算器与原信号相加，然后输出到TFT LCD上以完成调节功能。由P3．2专门控制TFT-LCD电源。 （2）设计流程框图 定时器0中断入口程序流程图如图2所示。  串行输入中断程序流程图如图3所示。  调节音量子程序流程图如图4所示。  遥控信号处理程序流程图如图5所示。  （3）以音量和亮度调节程序为例，给出程序清单：  LIGHTUP： MOV A，R2 ；亮度上调程序  3 结语 采用AT89C系列单片机对5英寸的TFT-LCD加装该遥控系统后，可以方便音量、亮度、色饱和度及对比度等模拟量的调节，该遥控系统可以推广应用到其他系列的非遥控的TFT-LCD产品中去。 |
