电流模式n阶CCCII多功能滤波器的设计

发布时间:2010-10-24 11:35    发布者:analog_tech
关键词: CCCII , n阶 , 电流模式 , 滤波器
1 引 言

A.Fabre等提出的电流控制传送器(CCCII),克服了电流传送器(CCII)的X端存在的寄生电阻导致的基于CCII电路产生的传输函数的误差。同时,与OTA相比,对于同一偏置电流,CCCII的电导Gx比OTA的跨导Gm大4倍,因而提高了频响,降低了功耗,且电路结构简单,受到了国内外学者的高度重视。基于CCCII的二阶滤波器及高阶滤波器不断提出,但对高阶多功能电流模式滤波器的研究还明显不足。

本文基于梅森信号流图理论,讨论了n阶滤波器的信号流图设计方法,成功设计出了一种新颖的基于CCCII和MOCCCII实现的n阶多功能滤波器电路模型,该电路能实现低通、高通和带通滤波功能。该电路结构简单,含有最少的元件,且电路中所有电容均接地,易于集成。

2 电路理论与设计方法

2.1 CCCII简介

Fabre等提出的CCCII+实现原理及电路如图1(a)所示,电路符号如图1(b)所示,其端口传输特性为:



Rx为经X端的寄生电阻,。可见,Rx受偏置电流IB的控制。



多端输出MOCCCII是在CCCII的基础上用电流复制的方法得以实现,他能等比例地输出多个电流,其理想端口特性为:





2.2 电路实现

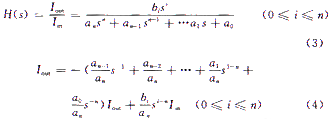

设基于电流模式n阶低通、高通、带通滤波器的传递函数的一般表达式为:




根据梅森信号流图思想,式(4)可由n条反馈通路和1条前向通路构成,并得信号流图如图2所示。

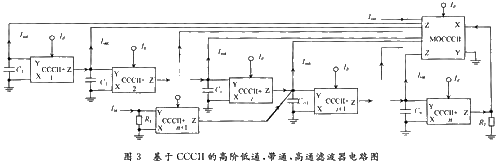

根据信号流图,可利用CCCII实现积分器和比例放大器,用MOCCCII多端输出实现反馈,形成电路,如图3所示。




为了实现MOCCCII的反馈作用,必须设计R2,使得R2等于MOCCCII的寄生电阻Rx0,即:

R2=Rx0

第n+1个CCCII的作用是实现比例放大,通过调节R1和其寄生电阻Rx的比值,可实现对增益的调节。当bi=ai时,图3中的Iin可直接连接至CCCII的输入端。

对比式(3)与图3,不难看出有下列参数关系:





其中:Rxj为第j个CCCII X端的寄生电阻。





从式(3)可以看出,适当选择电流输入端,能实现不同功能的滤波器。

(1) 低通:取i=0,即电流从第一个CCCII输入端输入。

(2) 高通:取i=n,即电流从MOCCCII的输入端输入。

(3) 带通:当n为偶数时,取i=n/2;当n为奇数时,取i=(n±1)/2,即电流从第i+1个CCCII输入端输入。

3 设计实例与计算机仿真

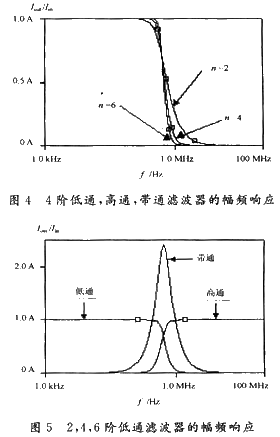

为说明本文所提方法的可行性,对最平坦型Butter-worth截止频率为500 kHz的4阶低通、高通、带通滤波器进行设计。经分析取R1=R2=Rx1=Rx2=Rx3=Rx4=Rx0=1 kΩ,C1=832.169 7 pF,G2=416.1011 pF,C3=243.751 7 pF,G4=121.879 6 pF,其仿真结果如图4所示。

作者还对该电路的2,4,6阶截止频率为500 kHz的巴特沃兹低通滤波器进行了PSpice仿真,结果如图5所示,由此可以看出,随着阶数的增高,过渡带减小,幅频特性越好。




4 结 语

本文基于梅森信号流图理论,讨论了n阶多功能CCCII滤波器的信号流图设计方法,成功地设计出了一种新颖的基于CCCII实现的n阶多功能滤波器电路模型,该电路有如下优点:

(1) 设计方法简单;

(2) 通过选择不同的输入点,便可实现低通、带通、高通的滤波功能;

(3) 含有最少的元件(n或n+1个CCCII,一个MOC-CCII,n个电容,1个或2个电阻);

(4) 通过对CCCII偏置电流的控制,可实现滤波器的极点角频率的电调谐;

(5) 所有的电容均接地,易于集成。
