TA8205AH的车载功放应用电路

发布时间:2010-10-21 19:01    发布者:conniede
关键词: TA8205AH , 放大器 , 功率

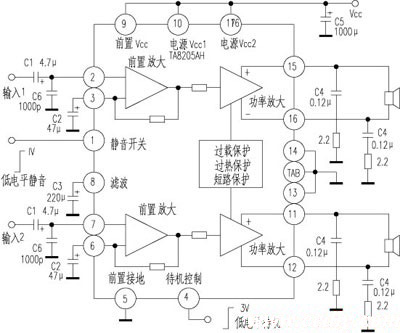

为东芝公司生产的22W×2双声道音频功率放大集成电路,采用17引脚封装。每一声道由前置放大级和功率放大级组成,功率放大级内部接成BTL形式,因此输出功率大,被广泛应用在如三菱帕杰罗及CLARION(歌乐)、SONY等众多品牌的车用高档音响上。TA8205AH的热阻系数低、噪声小、电压增益可调、失真度小,内部除设有过载保护、过热保护、短路保护以及静音功能外,还设有待机功能。它的工作电压范围为9~18V,在Vcc=13.2V、f=1kHz、RL=4Ω 时,Po=15W×2(THD=10%);在Vcc=14.4V、f=1kHz、RL=4Ω时,PO=18W×2(THD=10%)。TA8205AH的应用电路如图所示。


TA8205AH的①脚、④脚分别是静噪控制和待机控制脚。当①脚电压在1.0~2.0V范围时,静音功能关闭,当①脚电压低于1V门限电平时,静音电路工作。当④脚电压大于2.5V门限电压时,电路内部电子开关开启,电路输出正常功率,只要④脚电压低于2.5V时,电路处于待机状态而无功率输出。若不使用待机功能,④脚可连接到电源VCC,此时放大器工作电流仅约1mA。

图中C1为输入耦合电容,C2为前置放大器的负反馈电容,C1、C2的容量均应根据具体使用情况来选配,以获得最佳的防冲击声效果。C3为减小电源波动的滤波电容,它决定开/关机时到达稳态的时间常数。C4为防振电容,与串联的电阻组成防振电路,一般采用温度特性和高频特性较好的聚酯薄膜电容。C5为电源滤波电容,C6为输入端的消振电容。
