USB3.0静电保护应用
发布时间：2010-10-18 19:48
发布者：techshare
|

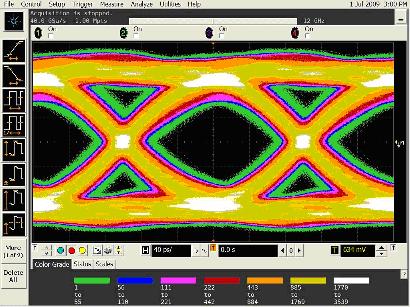

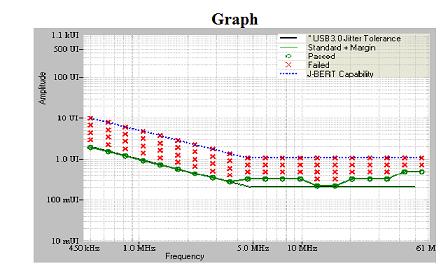

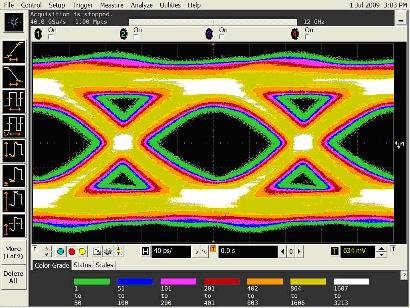

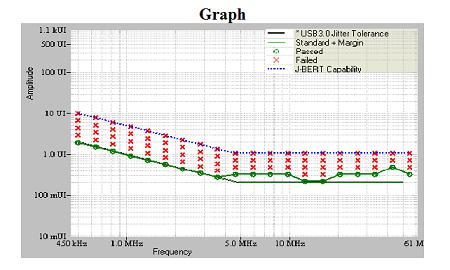

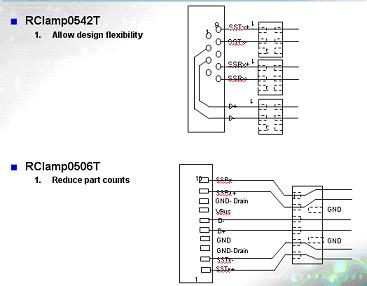

USB3.0 标准于2008年报1月制定，数据传输速率每秒达5Gbps，比USB2.0快了10倍，一张容量25G的高画质DVD，可在70秒内传输完毕，但若使用USB2.0规格，则需13分钟，USB3.0应用领域将从传统个人电脑，扩大至家电产品上。 由于USB3.0的速率非常快，端口的ESD保护越来越重要，这就要求保护器件不能影响这个信号质量，为此Semtech 作为TVS制造的领先者，推出了RClamp0524J，RClamp0544T， RClamp0542T 和RClamp0506T，它们都具有0.3pF的低电容，在USB3.0的应用中，不影响信号完整性。 下面介绍Semtech RClamp0524J在USB3.0应用的测试结果。 RClamp0524J在线与线之间具有典型的0.3pF， 正如我们所知USB3.0在应用中，如果在差分线上增加TVS，需要非常低的电容，而RClamp0524J具备这一特点，我们来看看USB3.0眼图和接受性能的测试结果: 1.USB3.0 眼图测试 ?下列测试结果是有TVS和没有TVS的比较 (1) 在USB3.0差分线上没有TVS的结构:  (2) 在USB3.0差分线上有TVS的结构:  我们能看到这两个眼图没有明显的差异，说明在USB3.0差分线上增加TVS不影响USB3.0信号质量。 2.USB3.0 抖动测试 ·下列测试结果是有TVS和没有TVS的比较: (1) 在USB3.0差分线上没有TVS的结构:  (1)在USB3.0差分线上有TVS的结构  基本上，对有TVS 和没有TVS，这个抖动测试基本没有差异 所以，从以上测试结果来看Semtech RClamp0524J并不影响USB3.0性能，而且能很好的作ESD防护。 3.Semtech RClamp0542T/RClamp0506T 在USB3.0应用的连线图 :  我们能看到这个走线是直通式的，方便PCB走线设计，这样一来PCB走线不影响USB3.0信号质量。 |
