用电容传感器按钮设计电子开关
[复制链接]
techshare
techshare
当前离线
积分
893200
发表于 2010-10-18 11:41:44
|
显示全部楼层
|
阅读模式
白皮书下载:测量系统构建完整指南
贸泽电子有奖问答视频,回答正确发放10元微信红包
关键词:
按钮
,
传感器
,
电容
,
电子开关
本设计是用
电容
传感器
按钮(
PCB
圆形或方形垫片)替代机电开关。
PIC
12CXXX
MCU
非常适合于这种应用,用少量元件就可设计一种价廉的全
电子
开关。此方法采用一个简单的RC延迟
电路
(图1),当按传感器时其时间常数发生变化。
为了读出传感器的状态,微控制器必须执行如下两步(图2和图3):
1:改变输出状态,从"0"到"1"(写操作-Twr)
2:读输入状态(读操作-Trd)
假若读操作的结果是"0",这意味着传感器被按。为手指电容串联连接到
电容器
C,使电路的时间常数较大。
因为为手指电容小,Twr和Trd之间的间隔时间小于1~2μs,所以建议PIC12CXXX内部时钟用4MHz。

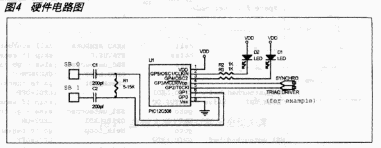

在图4硬件
电路图
中包含两个传感器按钮。其技巧是对于读传感器SB0:GP0设置为输入,GP1设置为输出;而对于读SB1:GP0设置为输出,GP1设置为输入。GP4,5连接至
LED
,指示传感器按钮的状态,PIC12C508其他引脚在此不讨论,它们可用做为SYNCRO输入和TRIAC DRIVER输出。
必须调节
电阻
器R1的值,它确定按钮的灵敏度。电容器C1和C2的值不是太重要。建议用与微控制器输入相同类型的,具有相等的输入阻抗。
软件流程示于图5。
相关文章
•
推出TLE4929CXVAM38NAHAMA1、TLE4929CXHAM18NHAMA1汽车用磁性速度传感器
•
HK1020B 快速代替 GX18B20 DS18B20 欢迎随时上门咨询+15112369046
•
力积电:将逐步退出面板驱动IC及传感器领域
•
两款传感器在高流量氧疗中的应用
•
倒计时100天|盛况公布!深圳国际传感器展高光看点来袭
•
三星推出ISOCELL Vizion 63D和931传感器 专为机器人和XR应用定制
•
安全成万亿氢能产业链的真正命门,汉威科技氢气安全方案护航行业发展
•
2024国际传感器&仪器仪表&物联网展览会
•
利用先进的 3D 飞行时间传感器测量生产过程中的峰高和填充水平
•
索尼于进博会首发新型环境技术“协生农法”智能协生APP
回复
举报
spy007868
spy007868
当前离线
积分
12001
发表于 2013-11-14 08:40:41
|
显示全部楼层
复制下来!!!!!!!!我自己好好学习!!!!!!!!!!!!!!
